H01N2-D lankstus guminis suvirinimo kabelis EN 50525

H01N2-D lankstus guminis suvirinimo kabelis yra profesionalus itin lankstus suvirinimo guminis kabelis pagal EN 50525-2-81 standartą, skirtas pramoninei lankinio suvirinimo įrangai. Taitong Cable tiekia didelio našumo H01N2-D lankinio suvirinimo kabelius su itin smulkiais 6 klasės vijų variniais laidais ir EM5 elastomero danga, atitinkančia EN 50363-2-2. Šis EN 50525 kabelis pasižymi itin lanksčiu, atsparumu aukštai temperatūrai ir atsparumu dilimui, idealiai tinka Europos rangovams, suvirinimo sistemų integratoriams ir pramoniniams suvirinimo projektams. Didmeninis tiekimas, pasirinktiniai ilgiai, apsilankymas gamykloje ir gamyklos auditas, išsamios bandymų ataskaitos yra prieinamos klientams visame pasaulyje.

Siųsti užklausą

Prekės aprašymas

H01N2-D itin lankstus suvirinimo kabelis yra specialus pramoninis guminis kabelis pagal EN 50525 HAR sistemą, naudojamas tik elektros suvirinimo aparatui prijungti. Taitong Cable yra profesionalus Kinijos gamintojas ir didmeninis aukščiausios kokybės H01N2-D suvirinimo kabelių tiekėjas Kinijoje. Šis EN 50525 standartas atitinka itin plonus lanksčius 5 ir 6 klasės varinius laidininkus ir aukštai temperatūrai atsparią guminę medžiagą, todėl suvirinimo darbus dažnai reikia vilkti ir lenkti. Tinka pramoniniams EPC suvirinimo projektams, masiniam suvirinimo kabelių pirkimui, mašinų derinimo prekybos įmonėms ir gamyklos tiesioginio palaikymo projektams. Taitong Cable teikia visas individualias paslaugas ir oficialius sertifikavimo dokumentus pasaulio pirkėjams.

H01N2-D lankinio suvirinimo kabelių pritaikymas

Elektrinio suvirinimo aparato prijungimas, pramoninio suvirinimo įranga, mechaninio suvirinimo inžinerija, cecho mobiliojo suvirinimo operacija, Europos pramoninio suvirinimo pagalbiniai projektai. Galima naudoti sausose arba drėgnose patalpose

Rankinis ir automatinis suvirinimas: suvirinimo generatorių prijungimas prie elektrodų laikiklių ir ruošinių laivų statyklose, automobilių gamyboje ir metalo gamyboje.

Pramoninės sistemos: surinkimo linijos, konvejerių sistemos ir staklės.

Dažnai naudojamas lanksčioms baterijų jungtims arba akumuliatorių laikymo sistemoms dėl didelės talpos vario pluošto.

Nuorodų standartai

EN 50525-2-81 (DIN EN / VDE patvirtinta versija): lankinio suvirinimo kabelis

Anksčiau VDE tipas NSLFFÖU

HD 516/VDE 0298-300: Taikymo standartas / esamas įvertinimas

VDE 0298 4 dalis, 16 lentelė

HD 516 / VDE 0298-300

EN 60228: Izoliuotų kabelių laidininkai (IEC 60228)

EN 50363-2-2: Elastomeriniai junginiai dengimui (EM5)

EN 50363-1: Kryžminiai elastomeriniai izoliaciniai junginiai

EN 50395: Elektriniai bandymo metodai

EN 50396: Neelektriniai bandymo metodai

EN 50525-1: Bendrieji reikalavimai

EN 60332-1 -2: Antipirenas

EN 6081 1 -1 -4: Bendrasis taikymas – Bandymai žemoje temperatūroje (IEC 6081 1-1-4)

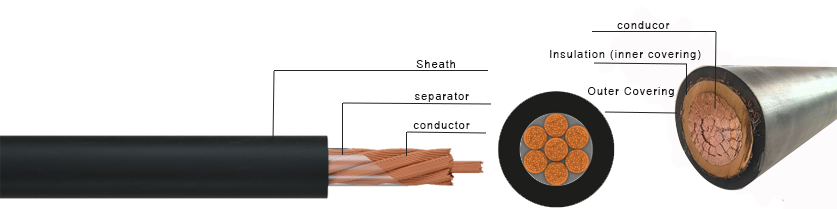

H01N2-D statyba

Laidininkas: 6 klasės smulkiai sruoguotas plikas varis, itin lankstus dažnam tempimui ir lenkimui.

Laidininko sujungimas: apytiksl. 6 klasė ≤95 mm², apytiksl. 5 klasė ≥ 120 mm² acc. į VDE 0295.

H01N2-D: 6 klasės smulkiai sruoguotas plikas varis

H01N2-E: 6 klasės ypač smulkus plikas varis

Atskyriklis: PET (poliesterio juosta) arba popierius.

Izoliacija ir apvalkalas / danga:

Karščiui atsparus elastomeras vienos dangos skersinio ryšio elastomeras, tipas EM 5 pagal EN 50363-2-2.

Dvisluoksnė danga: išorinis sluoksnis EM5 tipo gumos mišinys, atitinkantis EN 50363-2-2, vidinis sluoksnis EM5 (EN 50363-2-2) arba EI7 (EN 50363-1) tipo skersinio ryšio EPR elastomeras.

Apvalkalo spalva: standartiškai juoda, pagal užsakymą galimos spalvos.

Pagrindinės specifikacijos

Gyslų skaičius: vieno branduolio.

Nominali įtampa: 100 V AC (100/100 V) (150 V DC).

Eksploatacinės temperatūros paprastai svyruoja nuo -20°C / -25°C iki +85°C maksimalios laidininko darbinės temperatūros, su trumpojo jungimo galimybe iki 250°C (maks. 5 sekundės).

Antipirenas pagal IEC/EN 60332-1-2, stipriai atsparus alyvai, tepalams, ozonui, UV spinduliams, deguoniui ir švelnioms rūgštims/benzinui.

Gamyklinė / dielektrinė bandomoji įtampa: 1000 V (1,0 kV) 5 min.

Temperatūros diapazonas: (lankstus naudojimas) nuo 25°C iki +85°C

Darbinė temperatūra (fiksuota): -40°C iki +85°C.

Minimalus lenkimo spindulys: Lankstus naudojimas: 12 x išorinis skersmuo

Bendrieji H01N2-D guminio suvirinimo kabelio duomenys

Vardinis kryžminis

pjūvio plotas

dirigento

Maksimalus

skersmuo

laidai į vidų

dirigentas

Storis

padengimo

Nurodyta

vertė

Vidutiniškai bendrai

skersmuo

Maksimalus laidininkas

atsparumas 20 °C temperatūroje

Žemesnis

riba

Viršutinė

riba

Konservuotas

laidai

Nekonservuotas

laidai

mm²

Ω/km

0,21

2,0

7,7

8,8

10,1

11,4

9,7

11,0

12,7

14,2

1,95

1,24

0,795

0,565

1,91

1,21

0,780

0,554

120

0,21

0,51

2,2

2,4

2,6

2,8

13,2

15,3

17,1

19,2

16,5

19,2

21,4

24,0

0,393

0,277

0,210

0,164

0,386

0,272

0,206

0,161

150

185

240

0,51

3,0

3,2

3,4

21,1

23,1

25,8

26,4

28,9

32,1

0,132

0,108

0,0817

0,129

0,106

0,0801

Laidininko varža atitinka EN 60228 6 klasei.

Palyginimo lentelė: YH / YHF vs H01N2-D

Klientai gali remtis įvairių standartų skirtumais, norėdami rasti tinkamus alternatyvius kabelių sprendimus.

Prekė	YH	YHF	H01N2-D	H01N2-E
Standartinis	GB/T 5013.6 (IEC 60245-6)	GB/T 5013.6 (IEC 60245-6)	EN 50525-2-81 (DIN EN/VDE priimta versija)	EN 50525-2-81 (DIN EN/VDE priimta versija)
Dengimo medžiaga	SE3 natūralaus kaučiuko mišinys	SE4 chloropreno elastomeras (atsparus aliejui)	EM5 CSP susietas elastomeras (EN50363-2-2)	EM5 CSP susietas elastomeras (EN50363-2-2)
Maksimali nepertraukiamo darbo temp	65°C	65°C	85°C	85°C
Dirigento klasė	GB/T3956 Class5 (6 klasė neprivaloma)	GB/T3956 Class5 (6 klasė neprivaloma)	EN50525-2-81 D klasė (skirtas suvirinimo kabeliui; sruogoms apie 6 klasė ≤95mm², apytiksliai 5 klasė ≥120mm² pagal VDE0295)	EN50525-2-81 E klasės itin lankstus laidininkas, minkštesnis nei D klasė
Struktūra	Viena ekstruzinė SE3 guma, kombinuota izoliacija ir apvalkalas	Viena ekstruzinė SE4 guma, kombinuota izoliacija ir apvalkalas	EM5 vienguba danga; Galima pasirinkti pritaikytą dvisluoksnę dangą (EM5+EM5 arba EI7 vidinė + EM5 išorinė).	EM5 vienguba danga; Galima pasirinkti pritaikytą dvisluoksnę dangą (EM5+EM5 arba EI7 vidinė + EM5 išorinė).
Atsparumas alyvai	Vargšas	Gerai	Puikus, didelis atsparumas suvirinimo purslams, plyšimui ir trinčiai	Puikus, didelis atsparumas suvirinimo purslams, plyšimui ir trinčiai
Pagrindinė tikslinė rinka	Kinija, Pietryčių Azija, bendri mažo biudžeto suvirinimo projektai	Laivų statyklos, naftos dirbtuvės, lauko vidaus ir jūros projektai	Europa, Vokietija, ES suvirinimo sistemos, projektai, kuriems reikia HAR/VDE, rankinis lankinis suvirinimas	Europa, suvirinimas robotais, pakartotinis sukimas ir siauros erdvės programos, HAR/VDE projektai
Nominali įtampa	100/100 V	100/100 V	100/100 V	100/100 V
Gamyklinis dielektrinis testas	1000V kintamoji srovė, 5 min	1000V kintamoji srovė, 5 min	1000V kintamoji srovė, 5 min	1000V kintamoji srovė, 5 min

DUK

K: Kas yra YH ir YHF suvirinimo kabeliai?

A: YH ir YHF yra Kinijos standartiniai suvirinimo kabeliai, atitinkantys GB/T 5013.6. YH naudoja SE3 natūralų kaučiuką, YHF – alyvai atsparų SE4 chloropreno elastomerą, maksimali darbinė temperatūra 65°C.

K: Koks yra pagrindinis skirtumas tarp YH ir YHF?

A: YH SE3 guma skirta įprastam vidaus suvirinimui, nėra atspari aliejui. YHF SE4 mišinys pasižymi dideliu atsparumu alyvai, ozonui ir oro sąlygoms, tinka laivų statykloms ir riebiai aplinkai.

K: Kuo skiriasi YH ir H01N2-D?

A: Skirtingi standartai ir dangos medžiagos. YH seka GB/T5013.6 su SE3 guma, maks. 65°C. H01N2-D atitinka EN 50525-2-81, EM5 CSP elastomero dangą, nominali 85°C, geriau atspari plyšimui, dilimui ir suvirinimo purslams Europos rinkoms.

K: Kuo skiriasi laidininkas?

A: YH/YHF priima GB/T3956 Class5 / pasirenkamą 6 klasės varinį laidininką. H01N2-D suvirinimo kabeliui naudojamas specialus D klasės laidininkas, apibrėžtas EN50525-2-81.

K: Ar YH gali pakeisti H01N2-D Europos projektams?

A: Ne. ES projektuose, kuriems reikalingas EN50525 / HAR / VDE sertifikatas, turi būti naudojamas H01N2-D. YH yra GB standartinis kabelis ir negali atitikti Europos standarto reikalavimų.

K: Kuris kabelis turi aukštesnę temperatūrą?

A: H01N2-D su EM5 danga pasiekia maksimalią nuolatinę darbo temperatūrą 85°C, aukštesnę nei YH/YHF 65°C.

Pasirinkite Taitong kabelį kaip savo patikimą H01N2-D ir H01N2-E tiekėją.

Taitong Cable, įsikūrusi Kinijoje, gali pasigirti dešimtmečių patirtimi guminių suvirinimo kabelių gamybos ir tiekimo srityje. Mes valdome penkias gamyklas, įskaitant specialią guminių kabelių gamyklą, apimančią dešimtis tūkstančių kvadratinių metrų. Mūsų profesionalūs tyrimai ir plėtra, bandymų laboratorija ir kvalifikuota techninė komanda garantuoja, kad lankstus guminis suvirinimo kabelis H01N2-D visiškai atitinka EN 50525 ir VDE reikalavimus su CE sertifikatu.

Mūsų H01N2-D lankinio suvirinimo laidai, kuriuos galima įsigyti konkurencingomis tiesioginėmis gamyklos kainomis, aptarnauja nacionalinio lygio projektus. Jis tinka rankinio suvirinimo darbams plieno gamybos, statybos ir metalo dirbtuvėse. Mes sveikiname masinius pirkėjus, EPC rangovus ir užsienio klientus visoje Europoje, Afrikoje ir Pietryčių Azijoje ilgalaikiam bendradarbiavimui.
