Kodėl LV šarvuoti aliuminio kabeliai geriausiai tinka laidojimui

Santrauka: Šiuolaikinei infrastruktūrai, komunaliniams tinklams ir pramoniniams įrenginiams, norint subalansuoti išlaidas ir ilgalaikį patikimumą, labai svarbu pasirinkti tinkamą kabelio struktūrą.0,6/1 kV žemos įtampos šarvuoti aliuminio maitinimo kabeliaitapo tiesioginio laidojimo požeminio platinimo pramonės standartu. Šiame straipsnyje mes išskaidome šių didelio našumo kabelių techninius sluoksnius ir analizuojame, kodėl jų unikali konstrukcija užtikrina geriausią apsaugą nuo mechaninio įtempimo ir aplinkos iššūkių.

Įvadas

Giliai pasinerkite į šarvuotų aliuminio kabelių konstrukciją

Pagrindiniai dvigubo plieno juostos šarvų (DSTA) pranašumai

Paraiškų teikimo scenarijai pasauliniuose konkursuose

Techniniai parametrai: IEC 60502-1 atitiktis

Išvada ir gamyklos palaikymas

Įvadas

Kurdami požeminius elektros paskirstymo tinklus, pirkimų vadybininkai susiduria su dvigubu iššūkiu: kontroliuoti medžiagų biudžetą ir užtikrinti, kad tinklas dešimtmečius atlaikytų atšiaurias dirvožemio sąlygas, drėgmę ir kintančias apkrovas. Tradiciniai nešarvuoti parinktys dažnai neatitinka tiesioginio laidojimo, todėl atsiranda brangių gedimų. Šiandien 0,6/1 kV šarvuoti aliuminio maitinimo kabeliai išsprendžia šią dilemą, derindami išskirtinį aliuminio laidininkų ekonomiškumą su tvirtais mechaniniais šarvais.

Kaip patvirtintas CREC strateginis tiekėjas, „Taitong Cable“ specializuojasi gamindama pritaikytus, daugiagyslius šarvuotus aliuminio kabelius, pritaikytus tiksliai pagal regionines komunalinių paslaugų specifikacijas ir tarptautinių projektų kiekių sąskaitas (BOQ).

Giliai pasinerkite į šarvuotų aliuminio kabelių konstrukciją

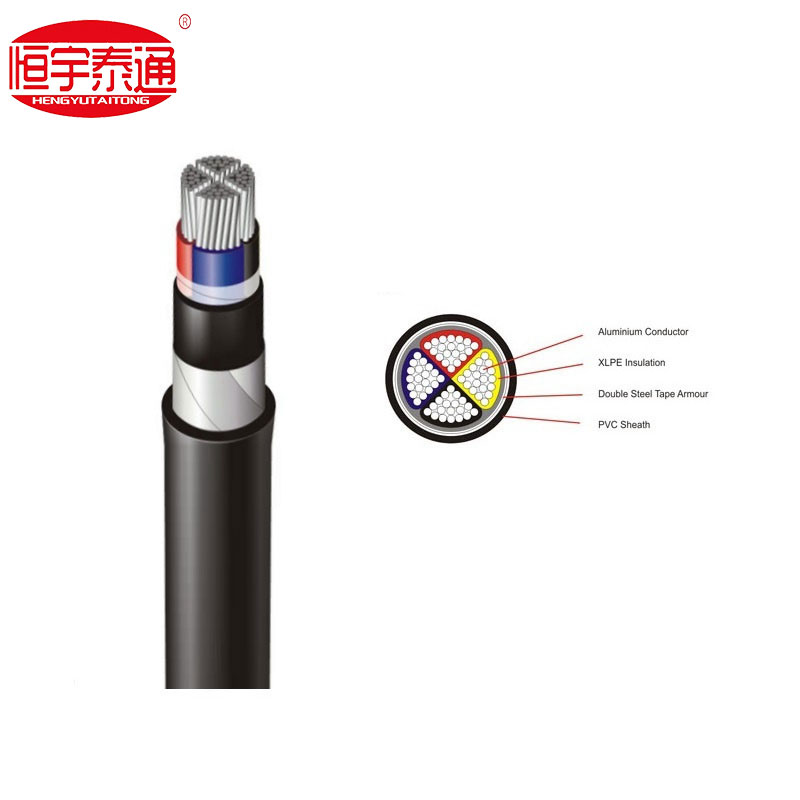

Žemos įtampos elektros tinklo patikimumas visiškai priklauso nuo jo kabelių skerspjūvio vientisumo. Žvelgdami į standartinio 4 gyslų maitinimo kabelio techninį profilį, matome labai optimizuotą daugiasluoksnę apsaugos sistemą:

Pagal tarptautinių standartų projektavimo specifikacijas kabelis pagamintas iš keturių skirtingų funkcinių sluoksnių:

1. Aliuminio laidininkas:Naudojamas didelio grynumo, sektoriaus formos sutankintas gijų aliuminis. Sektoriaus dizainas užtikrina, kad keturios šerdys puikiai derėtų viena su kita ir būtų minimalūs tarpsluoksniai oro tarpai, o tai žymiai sumažina bendrą išorinį skersmenį ir taupo kanalo erdvę.

2.XLPE izoliacija:Kryžminis polietilenas suteikia išskirtines šilumines ir elektrines savybes, todėl šerdis gali saugiai veikti nuolatinėje temperatūroje iki 90°C ir atlaikyti trumpojo jungimo perkrovas iki 250°C.

3. Dvigubos plieninės juostos šarvai (DSTA):Ant vidinės patalynės apvynioti du sluoksniai spiralinės plieno juostos. Šis metalinis skydas užtikrina nuolatinę dangą ir didelį atsparumą vertikalioms gniuždymo apkrovoms ir atsitiktiniam smūgiui kasant žemę.

4. PVC apvalkalas:Tvirtas polivinilchlorido išorinis apvalkalas apsaugo vidinį metalinį šarvą nuo drėgmės, cheminės korozijos dirvožemyje ir UV spindulių, kai jie yra veikiami virš žemės.

Pagrindiniai dvigubo plieno juostos šarvų (DSTA) pranašumai

Kodėl techniniai konsultantai specialiai įpareigoja dvigubo plieno juostos šarvus, o ne nešarvuotus žemos įtampos tinklų variantus?

Puikus mechaninis atsparumas gniuždymui:Požeminiai kabeliai priklauso nuo dirvožemio nuosėdų, intensyvaus transporto priemonių srauto ir uolėtų vietovių. Dviguba plieninė juosta veikia kaip mechaninis skydas, kuris sugeria išorinį slėgį nedeformuodamas apatinės XLPE izoliacijos.

Graužikų ir termitų apsauga:Atogrąžų ar kaimo plėtros zonose požeminiai termitai ir graužikai kelia didelę grėsmę polimerinėms striukėms. Plieninės juostos šarvai suteikia nepraeinamą fizinį barjerą, kuris apsaugo nuo biologinio užkrėtimo.

Ekonomiškai efektyvus tiesioginis laidojimas:Nešarvuotiems kabeliams reikia gilių, betonu sutvirtintų tranšėjų arba brangių ištisinių vamzdynų. Šarvuotus aliuminio kabelius galima saugiai įkasti tiesiai į smėliu padengtas grunto tranšėjas, taip smarkiai sumažinant civilinės inžinerijos ir įrengimo darbo sąnaudas.

Paraiškų teikimo scenarijai pasauliniuose konkursuose

Dėl savo struktūrinio atsparumo 0,6/1 kV šarvuoti aliuminio kabeliai yra plačiai naudojami ypatingos svarbos infrastruktūros konkursuose Pietryčių Azijoje, Afrikoje ir „Diržos ir kelio“ iniciatyvos šalyse:

Pagrindinis miesto elektros paskirstymas:Pastotės transformatorių prijungimas prie gyvenamųjų ir komercinių paskirstymo kioskų.

Pramoninės gamyklos ir gamybos įrenginiai:Sunkiųjų mašinų masyvų maitinimas, kai kabeliai klojami atviruose kabelių loveliuose arba požeminiuose kanaluose, kuriuos veikia mechaninė vibracija.

Atsinaujinančios energijos projektai:Centralizuotų inverterių stočių sujungimas didelėse saulės energijos fermose ir vėjo elektros tinkluose.

Viešoji infrastruktūra:Patikimų požeminių elektros linijų tiekimas savivaldybių gatvių apšvietimo tinklams ir greitkelių stebėjimo sistemoms.

Techniniai parametrai: IEC 60502-1 atitiktis

Taitong kabelis visi žemos įtampos šarvuoti aliuminio maitinimo kabeliai yra visiškai pagaminti ir išbandyti griežtai laikantis IEC 60502-1 (Kabeliai vardinei įtampai nuo 1 kV iki 30 kV).

Išvada ir gamyklos palaikymas

Investuodami į 0,6/1 kV šarvuotus aliuminio maitinimo kabelius užtikrinsite, kad jūsų projektas nereikalauja priežiūros, o pradinės kapitalo išlaidos bus labai konkurencingos. Kadangi kiekviena tinklelio įrengimo aplinka yra unikali, vieno dydžio inventoriaus tvarkymas yra neefektyvus.

Taitong kabelisveikia pagal 100% pritaikytą gamybos modelį. Mes neturime didelių generinių atsargų; Vietoj to, mes suprojektuojame ir gaminame kiekvieną kelių gyslų šarvuotų kabelių partiją pagal užsakymą, užtikrindami individualų gyslų skaičių, skerspjūvio plotus (pvz., integruotus gatvių apšvietimo gyslus) ir tikslią atitiktį jūsų regiono projekto reikalavimams.

Susisiekite su mūsų inžinierių komanda šiandienNorėdami gauti tiesioginį gamyklos kainos įvertinimą, techninių duomenų lapus arba aptarti pasirinktines kabelio specifikacijas būsimam projekto konkursui!
