Kodėl 4 gyslų šarvuotų aliuminio kabelių maitinimo tinklai

Santrauka: Plečiant pramonines komunalines paslaugas, saulės elektrinių surinkimo tinklus ir komercinių pastatų paskirstymo tinklus, pagrindinis inžinerijos prioritetas yra tiesioginio laidojimo ilgaamžiškumo subalansavimas su nedideliais pirkimų biudžetais. 4 gyslų šarvuoti aliuminio maitinimo kabeliai (YJLV22 / 0,6/1kV serija) tarnauja kaip didelio patikimumo perdavimo sprendimas žemos įtampos antriniams tinklams. Šiame techniniame straipsnyje analizuojamas daugiasluoksnis dizainas, dvigubos plieninės juostos šarvų mechanika ir ekonominė nauda, ​​dėl kurių 4 gyslų aliuminio maitinimo kabeliai yra geriausias pasirinkimas tarptautiniuose infrastruktūros konkursuose.

Turinys

Įvadas

4 gyslų šarvuotų aliuminio kabelių konstrukcinė architektūra

Dvigubos plieninės juostos šarvai: apsauga nuo tiesioginio laidojimo

4 branduolių dizainas: supaprastinta trifazė žemos įtampos galia

Suvytų aliuminio laidininkų kainos pranašumai

Pirminio taikymo regioniniuose elektros tinkluose scenarijai

Tiesioginis gamyklinis pritaikymas ir tiekimo sauga

Įvadas

Požeminės žemos įtampos elektros skirstymo linijos patiria didelį fizinį krūvį. Požeminėse tranšėjose nešarvuoti kabeliai veikia dirvožemio judėjimą, tankinimo jėgas, aštrius uolienų kraštus ir galimą graužikų įsiskverbimą. Be to, nurodant varinius laidininkus ilguose paskirstymo tarpatramiuose, iš esmės padidėja žaliavų sąnaudos ir gabenimo išlaidos.

Norėdami išspręsti šias montavimo kliūtis, „Taitong Cable“ gamina aukščiausios kokybės 0,6/1kV 4 gyslų plieninės juostos šarvuotus aliuminio maitinimo kabelius. Suporuodami didelio laidumo suvytusius aliuminio laidininkus su tvirta dviguba plienine juostele, mūsų kabeliai užtikrina patikimą mechaninį stiprumą ir nuolatinį energijos tiekimą pasauliniams komunalinių paslaugų rangovams.

4 gyslų šarvuotų aliuminio kabelių konstrukcinė architektūra

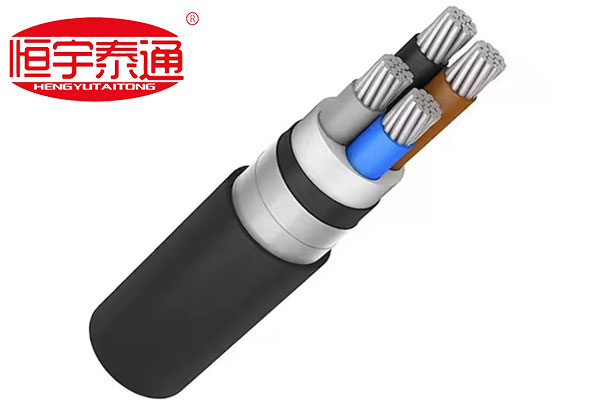

Išsamus 4 gyslų šarvuoto aliuminio maitinimo kabelio skerspjūvio vaizdas parodo jo daugiasluoksnę inžineriją, sukurtą sunkioms požeminėms sąlygoms:

Sutankinti suvytieji aliuminio laidininkai: suformuoti iš didelio grynumo elektrinių aliuminio laidų, sandariai susuktų iki mažesnio kabelio skersmens, tuo pačiu užtikrinant optimalų elektros laidumą.

Spalvota XLPE/PVC izoliacija:Spalvota fazinė izoliacija (pvz., ruda, mėlyna, juoda, pilka), leidžianti tiksliai identifikuoti fazę ir supaprastinti gnybtų prijungimą montuojant vietoje.

Ekstruzinė vidinė patalynė:Lygus vidinis apsauginis pagalvėlės sluoksnis, apvyniotas ant surinkto šerdies pluošto, kad būtų išvengta šarvų trinties pažeidimų.

Dvigubi plieno juostos šarvai (DSTA):Perdengiančios spiralinės plieninės šarvų juostos, saugiai apvyniotos aplink vidinę patalynę, sugeriančios stiprius išorinius smūgius ir radialinį slėgį.

Atsparus oro sąlygoms išorinis apvalkalas:Tvirtas, UV stabilizuotas PVC arba PE išorinis apvalkalas, atsparus dirvožemio drėgmei, rūgščiai korozijai ir paviršiaus dilimui.

Dvigubos plieninės juostos šarvai: apsauga nuo tiesioginio laidojimo

Kodėl projektų konsultantai ir EPC rangovai nurodo dvigubą plieninę juostą (DSTA) požeminių kabelių instaliacijai?

1. Tiesioginio laidojimo suderinamumas:Dėl šarvuotų kabelių nebereikia brangių išorinių PVC arba betoninių vamzdžių, todėl juos galima tiesiogiai montuoti į atviras žemės tranšėjas ir sumažinti bendras civilinės statybos išlaidas.

2. Ypatingas atsparumas gniuždymui ir smūgiams:Podirvio nuosėdos ir virš galvos važiuojančios sunkiasvorės transporto priemonės taiko nuolatinę vertikalią jėgą. Dviguba plieninė juosta apsaugo vidinius laidininkus nuo deformacijos ir fizinio pradūrimo.

3. Požeminė apsauga nuo kenkėjų:Graužikai ir besikasantys kenkėjai dažnai kramto minkštus išorinius polimerus. Plieninės juostos sluoksnis sukuria nepraeinamą fizinį barjerą, kuris prailgina linijos tarnavimo laiką ilgiau nei 30 metų.

4 branduolių dizainas: supaprastinta trifazė žemos įtampos galia

4 branduolių konfigūracija yra specialiai sukurta trifaziams keturių laidų paskirstymo tinklams (3 Ph+N):

Subalansuotas fazių paskirstymas:Viename kabelių pluošte telpa trys fazės laidai kartu su viso dydžio nuliniu laidininku.

Supaprastintas išdėstymas:Sumažina kabelių klojimo darbo ir kabelių lovelių vietos poreikį, palyginti su kelių viengyslių kabelių naudojimu.

Suvytų aliuminio laidininkų kainos pranašumai

Žaliavų kainodara labai paveikia infrastruktūros gyvybingumą. Naudojant suvytusius aliuminio laidininkus vietoj vario, gaunama aiški ekonominė nauda:

Didelis kapitalo taupymas:Aliuminis užtikrina puikią galią už nedidelę vario medžiagų sąnaudų dalį, todėl rangovai gali išplėsti projektų biudžetus ilgesniais paskirstymo atstumais.

Sumažintas transportavimo ir krovimo svoris:Aliuminio lengvas svoris palengvina kabelių lovelių traukimą, sumažina montavimo darbo valandas ir optimizuoja konteinerių krovimą gabenant į užsienį.

Pirminio taikymo regioniniuose elektros tinkluose scenarijai

Dėl struktūrinio patvarumo ir didelio ekonomiškumo, Taitong Cable 4 gyslų šarvuotos aliuminio linijos plačiai pristatomos pasauliniuose konkursuose:

Saulės ir vėjo jėgainių surinkimo tinklai:Žemos įtampos kintamosios srovės tiekimas iš pakopinių transformatorių į pagrindinius paskirstymo mazgus dideliuose saulės energijos laukuose.

Pramoniniai ir komerciniai kompleksai:Požeminių pagrindinių tiektuvų, jungiančių pagrindinius komunalinius transformatorius su gamykliniais skirstomaisiais skydais, nukreipimas.

Priemiesčio tinklo išplėtimo konkursai:Trapių oro linijų pakeitimas palaidotais šarvuotais tinklais, siekiant išvengti su oro sąlygomis susijusių elektros energijos tiekimo nutraukimų augančiose gyvenamosiose zonose.

Tiesioginis gamyklinis pritaikymas ir tiekimo sauga

Komunalinių paslaugų konkursai nepalieka vietos izoliacijos tuštumams, laidininkų nuokrypiams ar šarvų tarpams. Pasaulinės viešųjų pirkimų sutartys reikalauja griežtai laikytis pripažintų parametrų, įskaitant IEC 60502-1 ir BS 5467.

AtTaitong kabelis, mes palaikome jūsų projekto vykdymą naudodami 100% tiesiogiai gamykloje pritaikytą gamybos modelį. Mes nestumiame iš anksto pagamintų, senstančių sandėlio įforminimo prekių. Vietoj to pagal užsakymą gaminame kiekvieną 4 gyslų šarvuotų aliuminio kabelių partiją, kad jos būtų tiesiogiai suderintos su tikslia jūsų projekto kiekių sąskaita (BOQ) – kalibruojame laidų skerspjūvius (16 mm2 iki 500 mm2), izoliacijos storį, šarvų parametrus ir išorinio apvalkalo medžiagas, kad atitiktų vietinius nacionalinius tinklo standartus.

Susisiekite su mūsų maitinimo kabelių inžinerijos skyriumi šiandien ir paprašykitepatikrintos tipo bandymų ataskaitos, nestandartinių matmenų brėžiniai arba greita, tiesiogiai gamykloje pateikta kainos citata jūsų būsimam elektros energijos konkursui!
