Žemos įtampos daugiagysliai STA šarvuoti variniai PVC izoliuoti ir apvalkaluoti maitinimo kabeliai

0,6/1kV Žemos įtampos kelių gyslų STA šarvuotos varinės PVC izoliacijos ir apvalkalu maitinimo kabeliai (CU/PVC/STA/PVC) atitinka IEC 60502-1. Pagamintas iš 2 klasės pliko vario laidininko (1 klasės kieto vario laidininkas yra pasirenkamas mažesniems nei 6 mm² pagal užsakymą), PVC izoliacija, dvigubos plieninės juostos (STA) šarvai ir PVC išorinis apvalkalas, todėl kabelis pasižymi dideliu atsparumu gniuždymui ir išoriniam mechaniniam poveikiui. Tinkamas stacionariai instaliacijai, šis STA šarvuotas maitinimo kabelis gali būti tiesiamas tiesiai į žemę, kabelių tranšėjų ir požeminių kanalų, skirtų pramoniniams objektams, komunalinėms statyboms, geležinkelių tranzito pagalbinei energijai ir komercinių pastatų paskirstymui. Nominali nepertraukiamo veikimo temperatūra yra 70 ℃, o šerdies identifikavimas pagal IEC60445/HD-308-S2 spalvų kodavimo taisykles.

Taitong Cable, patikimas Kinijos kabelių tiekėjas, turintis 5 gamyklas Kinijoje, tiekia masinius užsakymus gamyklos kainomis. Galimos kelios pagrindinės konfigūracijos. Mes palaikome individualius reikalavimus ir teikiame techninę pagalbą vietiniams sertifikavimo darbams, aptarnaujame projektų pirkėjus, EPC rangovus, elektros didmenininkus ir platintojus visame pasaulyje.

CU/PVC/PVC patalynė/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Jei reikia atitikti HD603S1A3, aiškiai nurodykite tai savo specifikacijose.)

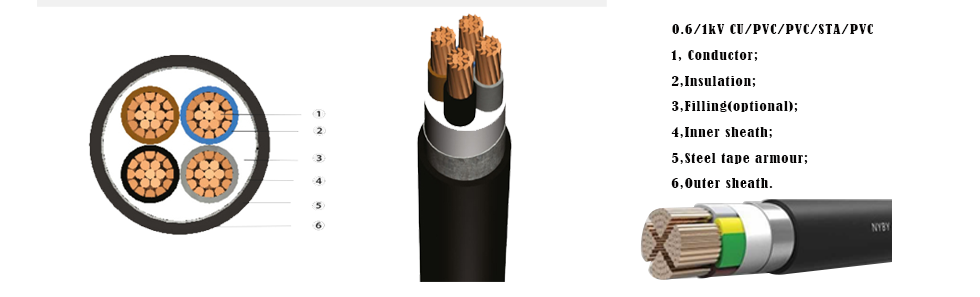

Konstrukcija (nuo vidinės iki išorės)

---

1, laidininkas: 2 klasės sruoginis paprastas atkaitintas varinis laidininkas pagal IEC60228 (1 klasės kietas laidininkas taip pat gali būti pasirenkamas).

2, Izoliacija: PVC-A izoliacija, atitinkanti IEC-60502-1

3, išklotos izoliuotos šerdys su nehigroskopiniais užpildais (neprivaloma)

4, Patalynė: ekstruzinė PVC patalynė

5, šarvai: dvigubi cinkuoti plieno juostos šarvai (DSTA / STA)

6, viršutinis apvalkalas: ekstruzinis PVC išorinis apvalkalas, tipas ST2

Žemos įtampos daugiagyslių STA šarvuotų varinių PVC izoliuotų ir apvalkalų galios kabelių pritaikymas 0,6/1 kV

---

Šis 2–5 gyslų žemos įtampos vario PVc izoliuotas STA (dvigubos plieno juostos) šarvuotas maitinimo kabelis yra skirtas fiksuoto išdėstymo įrengimui. Dviejų sluoksnių cinkuotos plieninės juostos šarvai užtikrina puikų atsparumą gniuždymui, atsparumą smūgiams ir graužikų apsaugą. Jis plačiai naudojamas tiesiant po žeme, kabelių tranšėjų, požeminių kanalų, tunelių ir komunalinių vamzdžių galerijose.

Šis LV STA šarvuotas PVC kabelis tiekia maitinimą pramonės gamyklų mašinoms, komunalinei infrastruktūrai, gyvenamųjų rajonų požeminiams elektros tinklams, geležinkelio tranzito pagalbinėms grandinėms, rūsio elektros paskirstymui ir lauko energijos perdavimui. (Netinka montuoti esant didelei tempimo apkrovai).

Šerdies izoliacijos spalva: identifikavimas pagal HD 308 S2. Žalia/geltona, skirta apsauginiam laidininkui pagal IEC 60445. (Žr. paveikslėlį žemiau)

---

Izoliacijos ir išorinio apvalkalo spalvos galimos pagal užsakymą

Pagrindiniai žemos įtampos varinių PVC izoliuotų PVC patalynės privalumai dviguba plienine juostele, šarvuotais PVC apvalkalu maitinimo kabelių (600/1000V)

---

1, Mechaninė apsauga: Plieninės juostos šarvai (STA) apsaugo nuo suspaudimo, smūgių ar graužikų žalos.

2, fiksuotas stabilumas: kelių gyslų vario konstrukcija efektyviai atlaiko stabilias, nuolatines žemos įtampos apkrovas.

3, Atsparumas aplinkai: išorinis PVC apvalkalas atsparus drėgmei, atmosferos poveikiui ir lengvam cheminiam poveikiui, kai naudojamas lauke

0,6/1kV LV daugiagyslių Cu PVC STA PVC maitinimo kabelių techninės specifikacijos

---

Pagal užsakymą gaminamos žemos įtampos daugiagyslių STA šarvuotų varinių PVC izoliuotų ir apvalkalų maitinimo kabelių konstrukcijos

---

Pagrindinio sluoksnio konstrukcija:

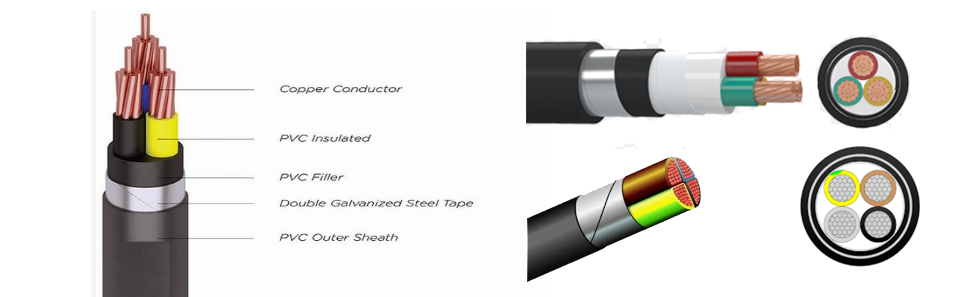

varinis laidininkas + PVC-A izoliacija + patalynė + STA plieninės juostos šarvai + išorinis apvalkalas

Pastaba: Magnetiniai laukai, esantys kelių gyslų kabeliuose, prieštarauja vienas kitam, todėl staigus sūkurinių srovių įkaitimas neįvyks, todėl STA plieninės juostos šarvai puikiai tinka kelių gyslų išdėstymui.

Išorinio apvalkalo parinktys (pasirinktinai)

1, ST2-PVC apvalkalas (gamyklinis standartinis variantas, skirtas patalpoms, kabelių tranšėjoms ir įprastiems pastatams)

2, ST7-PE polietileno apvalkalas: skirtas tiesioginiam laidojimui laukinėje, drėgnoje dirvoje ir atvirame ore, pasižymintis vandeniui, senėjimui ir žemai temperatūrai atspariu veikimu

3, ST8-LSZH mažai dūmų nulinis halogeninis apvalkalas: taikomas perpildytose viešosiose erdvėse, tokiose kaip tuneliai, metro ir prekybos centrai

Pilnas konstrukcijų žymėjimas

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Šarvų pakeitimo pasirinkimas

1, STA plieninės juostos šarvai (standartinis, gerai atlaiko gniuždymo apkrovą požeminiam laidojimui)

2, SWA plonos plieno vielos šarvai, skirti scenarijus, kuriems reikalingas atsparumas gniuždymui ir atsparumas tempimui

3, didelio našumo storo plieno vielos šarvai, skirti didelės apkrovos ir aukštos įtampos klojimo sąlygoms

4, AWA aliuminio vielos šarvai, skirti lengviems ir korozijai atspariems reikalavimams

Laidininko tipo pritaikymas

1, 1 klasės kieto vario laidininkas stacionariam montavimui

2, 2 klasės sutankintas vijų varinis laidininkas (bendras gamyklos standartas)

3, 5 klasės lankstus varinis laidininkas, skirtas dažnai lenkiamam įrangos laidams

4, pasirenkamas aliuminio laidininkas

Izoliacinės medžiagos atnaujinimas

1, PVC-A izoliacija (bazinė versija, su 70 ℃ ilgalaike darbo temperatūra)

2, XLPE skersinio ryšio polietileno izoliacija (90 ℃ vardinė darbinė temperatūra ir didesnė srovės galia)

Pritaikoma vidinė patalynė

1, standartinė patalynė naudoja PVC medžiagą;

Galima įsigyti 2, PE arba LSZH patalynę, kuri atitiktų išorinio apvalkalo medžiagą.

Pasirenkamas elektromagnetinis ekranavimo sluoksnis

Pasirenkamas vario juostos ekranas, montuojamas tarp izoliacijos ir pagrindo, kad blokuotų pramoninius elektromagnetinius trukdžius iš keitiklių ir valdymo įrenginių.

Pavyzdys: Cu/PVC-Shield/STA/PE

Kelių branduolių derinių išdėstymai

2 branduolių, 3 branduolių, 4 branduolių, 5 branduolių, 3+1 branduolių, 3+2 branduolių, 4+1 branduolių konfigūracijos

Specialus modifikuotas funkcinis išorinis apvalkalas

Pagal užsakymą pagamintas apvalkalas, skirtas antipirenui, ugniai, UV spinduliams, alyvai, antitermitui, šalčiui ir antikorozinėms savybėms

Priežastys, kodėl reikia masiškai užsakyti kabelius iš Taitong Cable?

---

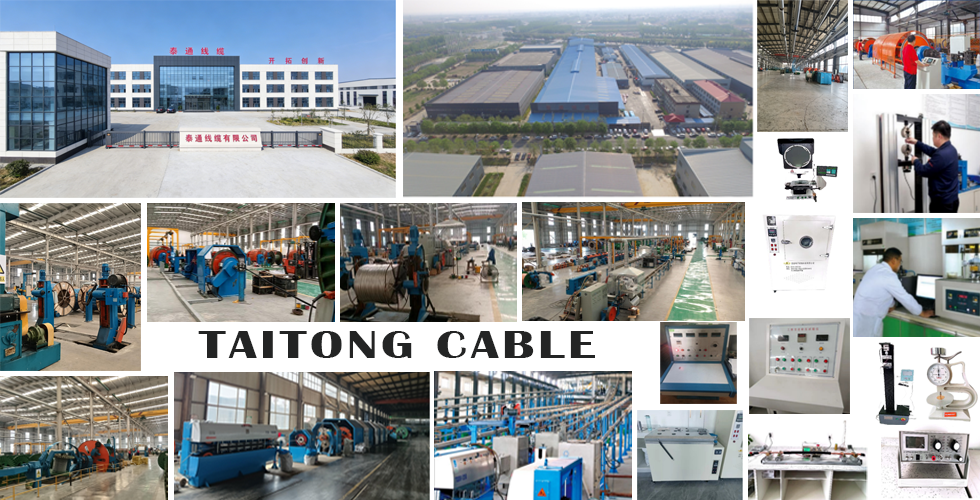

Taitong Cable, kaip didelio masto Kinijoje įsikūrusi laidų ir kabelių gamintoja, tiekia kabelių tiekimą žinomiems didelio masto projektams ir nuo 2002 m. sukūrė ilgalaikes patikimas bendradarbiavimo partnerystes. Sukaupėme didelę į užsienį orientuotos tarptautinės prekybos ir masinio pirkimo paslaugų patirtį. Palaikomi penkių nepriklausomų gamyklų ir daugiau nei 30 filialų įvairiuose regionuose, tiekiame aukščiausios kokybės kabelines prekes ir apgalvotas „vieno langelio“ paslaugas pasaulio pirkėjams.

Mūsų gamykla gavo visą rinkinį autoritetingų kvalifikacijų, įskaitant ISO-9001 kokybės vadybos, ISO-14001 aplinkosaugos vadybos, ISO-45001 profesinės saugos ir sveikatos sertifikatus, CE atitiktį ir trečiųjų šalių tipo bandymų patvirtinimus. Visi mūsų kabeliai griežtai atitinka IEC tarptautines specifikacijas, HD, VDE ir kitus regioninius standartus.

Remdamiesi tvirtais gamybos pajėgumais, garantuojame greitą atsargų paruošimą pasauliniams energetikos projektams, gamyklų statybai, gyvenamųjų zonų plėtrai, savivaldybių civilinei infrastruktūrai ir didelio masto sandėliams. Mūsų visos serijos kabeliai, kurių vardinė vertė mažesnė nei 35 kV, atitinka tarptautinių standartų reikalavimus. Žemos įtampos kelių gyslų STA šarvuotos varinės PVC izoliacijos ir apvalkalu maitinimo kabeliai, įskaitant NYBY seriją, yra tarp mūsų pavyzdinių produktų, skirtų dideliems pirkimams. Su patyrusiomis pardavimų komandomis ir tvirta pramonės jėga esame jūsų patikimas ilgalaikis tiekėjas perkant didelius kabelių kiekius.
