Kodėl 0,6/1kV aliuminio šarvuoti kabeliai elektros tinklai

Santrauka:Plėtojant pramonės parką, atsinaujinančios energijos surinkimo tinklus ir komercines paskirstymo linijas, būtina subalansuoti įrengimo biudžetus su griežta požemine apsauga. Šarvuoti aliuminio maitinimo kabeliai yra tiesioginio laidojimo žemos įtampos elektros tinklų pagrindas. Šiame straipsnyje išskaidoma vidinė sluoksninė inžinerija, dvigubos plieninės juostos apsaugos mechanizmai ir sąnaudų nauda, ​​dėl kurių daugiagyslės aliuminio šarvuotos linijos yra svarbiausia tarptautinių projektų pirkimo specifikacija.

Turinys

Įvadas

0,6/1kV daugiagyslių šarvuotų aliuminio kabelių konstrukcinė architektūra

Dvigubos plieninės juostos šarvai: tiesioginio laidojimo užtikrinimas

Aliuminio laidininkai: padidinkite investicijų grąžą didelės apimties infrastruktūroje

Pirminiai pasaulinių energijos projektų taikymo scenarijai

Tiesioginis gamyklinis pritaikymas ir tiekimo sauga

Įvadas

Požeminiai elektros tiekimo tinklai yra veikiami nuolatinių mechaninių pavojų. Tiesioginio laidojimo tranšėjos patiria gniuždantį dirvožemio suspaudimą, atsitiktinius fizinius smūgius kasimo metu ir požeminių graužikų įsiskverbimą. Be to, tolimojo atstumo antriniuose paskirstymo tinkluose naudojant tradicinius sunkiuosius varinius kabelius žymiai padidėja žaliavų sąnaudos ir transportavimo sąnaudos.

Norėdami išspręsti šias technines ir biudžeto problemas,Taitong kabelisgamina didelio našumo 0,6/1kV daugiagyslius šarvuotus aliuminio maitinimo kabelius. Sujungę didelio laidumo suvytusius aliuminio laidininkus su tvirtais metaliniais šarvais, mūsų kabeliai užtikrina bekompromisį mechaninį saugumą ir ilgalaikį veikimo efektyvumą pasauliniams komunalinių paslaugų rangovams.

0,6/1kV daugiagyslių šarvuotų aliuminio kabelių konstrukcinė architektūra

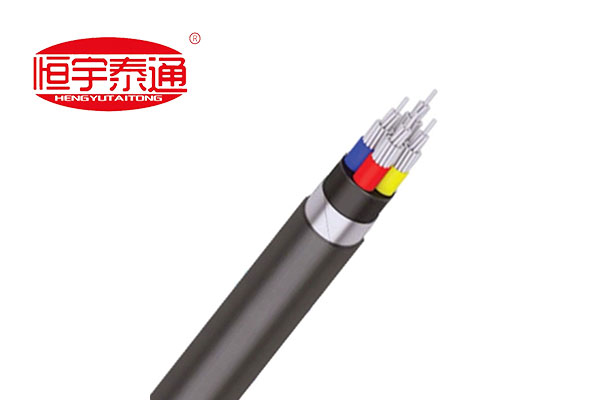

Daugiasluoksnis plieno juosta šarvuoto aliuminio maitinimo kabelio skerspjūvis užtikrina visišką mechaninę ir elektrinę apsaugą:

Suvytieji aliuminio laidininkai (2 klasė):Sukurta iš didelio grynumo elektrinių aliuminio laidų, sandariai susuktų, kad būtų užtikrinta stabili srovės galia, mažas svoris ir didelis gnybtų jungties patikimumas.

Spalvota fazinė izoliacija:Aukščiausios kokybės XLPE arba PVC izoliacija, apvyniota aplink kiekvieną šerdį standartizuotomis spalvomis (raudona, geltona, mėlyna ir kt.), kad būtų užtikrintas fazių identifikavimas be klaidų montuojant vietoje.

Išspausta vidinė patalynė / pagalvėlės apvalkalas:Suformuotas virš vidinės šerdies mazgo, kad apsaugotų fazinę izoliaciją nuo aštrių metalinių briaunų šarvojimo proceso metu.

Dvigubi plieno juostos šarvai (DSTA):Perdengiančios spiralinės plieninės juostos, apvyniotos aplink šerdies matricą, kad sugertų didelį radialinį gniuždymo slėgį ir neleistų fiziniams įrankiams ar uolienoms pradurti trosą.

Labai atsparus apsauginis išorinis apvalkalas:Aliejui atsparus, UV stabilizuotas PVC arba PE apvalkalas, kuris apsaugo nuo drėgmės patekimo, dirvožemio rūgšties korozijos ir aplinkos blogėjimo.

Dvigubos plieninės juostos šarvai: tiesioginio laidojimo užtikrinimas

Kodėl infrastruktūros konsultantai nurodoplieninės juostos šarvuotos (DSTA) kabeliaikaip YJLV22/VLV22 serija, skirta žemos įtampos antriniam tinklui?

1. Brangių išorinių vamzdžių pašalinimas:Nešarvuotiems kabeliams palaidoti po žeme reikia sunkių PVC arba betoninių kanalų. Plieninės juostos šarvuotos konstrukcijos gali būti klojamos tiesiai į požemines tranšėjas, drastiškai sumažinant civilinių kasimo ir vamzdynų išlaidas.

2. Ekstremali gniuždymo ir smūgio apsauga:Didelis podirvio slėgis, uolienų nusėdimas arba virš galvos važiuojančios transporto priemonės gali deformuoti minkštus plastikinius kabelius. Dviguba plieninė juosta sugeria fizinį poveikį, palaiko struktūrinį šerdies vientisumą ir užkerta kelią trumpiesiems jungimams tarp fazių.

3. Apsauga nuo požeminių kenkėjų:Termitai, goferiai ir graužikai reguliariai kramto standartines polimerines dangas. Nepereinamas metalinis plieninis barjeras apsaugo nuo biologinės žalos ir pailgina požeminio tinklo tarnavimo laiką daugiau nei 30 metų.

Aliuminio laidininkai: padidinkite investicijų grąžą didelės apimties infrastruktūroje

Žaliavų biudžetai lemia projekto įgyvendinamumą. Naudojantsuvyti aliuminio laidininkaivietoj vario suteikia lemiamų ekonominių pranašumų:

Didelis išlaidų sutaupymas:Aliuminis užtikrina išskirtinį laidumą už dolerį, todėl EPC rangovai gali žymiai sumažinti kabelių medžiagų išlaidas per platų platinimo mylių skaičių.

Lengvesnis valdymo svoris:Sumažėjęs aliuminio svoris supaprastina kabelių lovelių traukimą, sumažina montavimo darbo valandas ir sumažina transportavimo konteinerių gabenimo į užsienį išlaidas.

Pirminiai pasaulinių energijos projektų taikymo scenarijai

Dėl stiprumo, apsaugos ir įperkamumo pusiausvyros „Taitong Cable“ šarvuotos aliuminio serijos plačiai naudojamos pagrindiniuose tarptautiniuose projektų konkursuose:

Saulės ir vėjo jėgainės:Žemos įtampos išvesties iš keitiklių stočių transportavimas į patobulintus transformatorių blokus didžiulėse lauko vietose.

Pramoniniai kompleksai ir chemijos gamyklos:Antrinės energijos nukreipimas išilgai lauko kabelių tranšėjų ir požeminių kanalų, veikiamų sunkių mašinų apkrovų.

Komercinės ir gyvenamosios patalpos:Pagrindinių transformatorių pastočių prijungimas prie atskirų pastatų skirstomųjų plokščių plečiant priemiesčio plėtrą.

Tiesioginis gamyklinis pritaikymas ir tiekimo sauga

Tarptautiniai infrastruktūros pirkimai leidžia visiškai netoleruoti izoliacijos tuštumų ar šarvų tarpų. Kiekviena gamybos partija turi atitikti autoritetingus tarptautinius standartus, įskaitant IEC 60502-1 ir BS 5467.

AtTaitong kabelis, mes palaikome jūsų projekto vykdymą naudodami 100% tiesiogiai gamykloje pritaikytą gamybos modelį. Mes nestumiame iš anksto pagamintų, senstančių sandėlio įforminimo prekių. Vietoj to, pagal užsakymą gaminame kiekvieną šarvuotų aliuminio maitinimo kabelių partiją, kad jos būtų tiesiogiai suderintos su tiksliu jūsų projekto kiekių sąrašu (BOQ) – kalibruojame laidų skerspjūvius (16 mm2 iki 500 mm2), kelių gyslų derinius (3 gyslų, 4 gyslų, 3+1, 4+1, 3+2 tinklelio jungtis ir specialius derinius prie vietinio storio, 3+2). reikalavimus.

Susisiekite su mūsų elektros paskirstymo inžinerijos skyriumi šiandienreikalauti įgaliotųjų tipo bandymo sertifikatų, pasirinktinių matmenų brėžinių arba gauti greitą, tiesioginę gamyklos sąnaudų sąmatą būsimam tinklo konkursui!
