Kodėl lankstūs mineralinės izoliacijos kabeliai apsaugo tinklelius

Santrauka:Didelio tankio dangoraižiams, požeminiams tranzito tinklams ir sunkioms naftos chemijos zonoms, siekiant apsaugoti visuomenės saugumą, būtina nurodyti aukščiausią ugniai atsparių laidų pakopą.Mineralinės izoliacijos lankstūs ugniai atsparūs kabeliaiyra absoliuti elektrinio gaisro atsparumo viršūnė. Šiame straipsnyje aprašoma pramoninio lygio 0,6/1kV NG-A maitinimo kabelių serijos pažangi struktūrinė anatomija, ekstremalūs apsaugos nuo gaisro ir vandens smūgio mechanizmai ir maršruto pranašumai.

Turinys

Įvadas

0,6/1kV NG-A lanksčių mineralinės izoliacijos kabelių konstrukcinis išdėstymas

Galutinis ugnies išgyvenimas: liepsnos, vandens ir smūgio įveikimas

Kodėl lankstumas keičia žaidimą įdiegiant vietoje

Tiesioginis gamyklinis pritaikymas ir tiekimo atitikimas

Įvadas

Kai didelis gaisro protrūkis pažeidžia komercinį kompleksą arba pramoninę naftos perdirbimo gamyklą, standartiniai plastiko izoliacijos kabeliai sugenda per kelias minutes ir nutrūksta elektros energijos tiekimas konstrukcinėms gelbėjimo linijoms. Net standartiniai antipirenai arba pagrindiniai ugniai atsparūs laidai turi griežtus šiluminius slenksčius. Kritinėse grandinėse, tokiose kaip pagrindiniai priešgaisriniai liftai, atsarginės ventiliacijos sistemos ir avarinio valdymo pultai, šiuolaikinėms inžinerinėms specifikacijoms reikalingi specializuoti kabeliai, kurie tiesiog negali degti.

Kad atitiktų šiuos bekompromisius pasaulinės infrastruktūros saugos parametrus, Taitong Cable Co., Ltd. gamina aukštos kokybės lanksčius mineralinės izoliacijos ugniai atsparius kabelius. Sukurtos naudojant neorganines medžiagas, kurios visiškai pašalina degimo riziką, mūsų gaminių linijos užtikrina didžiausią eksploatavimo saugumo ribą aukšto lygio inžinerijos projektams visame pasaulyje.

0,6/1kV NG-A lanksčių mineralinės izoliacijos kabelių konstrukcinis išdėstymas

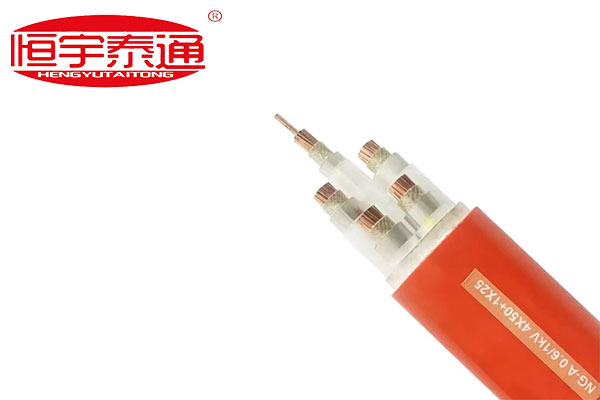

Skirtingai nuo standartinių sintetinių polimerų paskirstymo laidų, NG-A 0,6/1KV 4 X 50 + 1 X25 mm" architektūroje naudojami neorganiniai mineraliniai junginiai, kad būtų sukurtas nuolatinis skydas.

nuo stipraus karščio:

Didelio grynumo variniai laidininkai:Sukurta iš suvytų elektrinių varinių laidų, kad būtų užtikrintas tvirtas energijos perdavimas ir mažas pasipriešinimas dirbant su visa apkrova.

Neorganinės mineralinės izoliacijos barjeras:Suvynioti ir sutankinti naudojant labai stabilius mineralus (pvz., magnio oksidą arba specializuotas sintetines mineralines juostas). Šiame sluoksnyje visiškai nėra organinių medžiagų, tai reiškia, kad jis negali užsidegti, užsidegti ar palaikyti degimo.

Vidinis užpildas ir apsauginė patalynė:Pagaminta iš ugniai atsparių, netoksiškų mineralinių junginių, kurie išlaiko struktūrinį šerdies apvalinimą esant mechaniniam įtempimui.

Aliuminio / metalo apsauginis apvalkalas:Besiūlis metalinis izoliacinis sluoksnis po išorine danga, užtikrinantis nepriekaištingą hidroizoliaciją ir tvirtą elektromagnetinį ekranavimą (EMI).

Sunkios apkrovos saugos išorinė striukė:Ryškiai oranžinė/raudona antipireninė, mažai dūmų striukė, užtikrinanti puikų atsparumą sekimui ir aiškų saugos identifikavimą bendruose kabelių loveliuose.

Galutinis ugnies išgyvenimas: liepsnos, vandens ir smūgio įveikimas

Standartinės ugniai atsparios elektros linijos paprastai bandomos tik nuo sausos liepsnos poveikio. Tačiau realiuose konstrukcijų gaisruose vienu metu veikia trys skirtingos destruktyvios jėgos: stiprus karštis, sunkus vandens purškimas iš avarinių purkštuvų sistemų ir fizinis griūvančio mūro ar krintančių sijų poveikis.

Lanksčios mineralinės izoliacijos serijos NG-A yra specialiai sukurtos taip, kad išgyventų šiuos sudėtinius pavojus, atitinkančius griežtus tarptautinius kriterijus, tokius kaip BS 6387 CWZ protokolas:

1. Atsparumas liepsnai (C):Išlaiko nuolatinį elektros grandinės vientisumą, kai yra tiesiogiai veikiamas intensyvaus degimo 950°C temperatūroje iki 180 minučių.

2. Atsparumas vandens purslams (W):Sėkmingai atsparus trumpajam jungimui, kai 15 minučių veikiamas tiesiogine liepsna 650°C temperatūroje, po to 15 minučių intensyviai purškiamas vanduo iš gaisrinės žarnos.

3. Mechaninis atsparumas smūgiams (Z):Išlaiko pastovų galios srautą, kai yra pakartotinai plakamas mechaniniu strypu 950°C liepsnos bandymo sąlygomis.

Kodėl lankstumas keičia žaidimą įdiegiant vietoje

Istoriškai mineralinės izoliacijos linijos reiškė reikalus su senamadiškais standžiais sunkiais variu dengtais strypais (BTTZ). Toms tradicinėms sistemoms reikėjo sudėtingų, brangių lenkimo įrankių, kentėjo dėl trumpo gamybos ilgio ir dėl sudėtingų jungčių didelių darbo sąnaudų.

Taitong Cable modernus NG-A lankstus mineralinis dizainas pašalina šiuos diegimo skausmo taškus:

Tvirtas lenkimo spindulys:Susukti laidininkai ir lanksti mineralinė ekranavimo juosta leidžia linijai sklandžiai lenktis aplink konstrukcinius betoninius stulpus ir sandarių skirstomųjų skydų spintelių viduje.

Nuolatiniai ilgi bėgimai:Pagaminta ilgesniais ištisiniais būgno ilgiais, visiškai pašalinant tarpinių vidutinės eigos kabelių jungčių poreikį, sumažinant elektros pažeidžiamumo taškus.

Tiesioginis gamyklinis pritaikymas ir tiekimo atitikimas

Elitinio lygio komercinės infrastruktūros projektai leidžia visiškai nulinė marža dėl nepatikrintų medžiagų ar struktūrinių trūkumų. Kiekviena mineralinių medžiagų paskirstymo sistemų partija turi puikiai atitikti jūsų tikslią elektrotechnikos kiekį (BOQ).

AtTaitong Cable Co., Ltd., mes atmetame griežtas, masiškai gaminamas atsargų išskaitymo sistemas ir pasirenkame 100 % tiesiogiai gamykloje pritaikytą gamybos modelį. Suprojektuojame ir gaminame kiekvieną lanksčių mineralinės izoliacijos kabelių partiją, kad atitiktų jūsų tikslius konfigūracijos reikalavimus – pritaikydami konkrečius šerdies skaičius, tikslius skerspjūvio išdėstymus ir individualius konstrukcijų ilgius, kad atitiktų jūsų projekto tikslius elektrinius parametrus.

Susisiekite su mūsų aukštos saugos energetikos inžinierių komanda šiandienpasiekti įgaliotas bandymų ataskaitas, išsamius konstrukcinius brėžinius arba gauti tiesioginę gamyklos sąnaudų sąmatą būsimam tinklo infrastruktūros konkursui!
