Kodėl verta naudoti izoliuotus aliuminio kabelius, elektros tinklus

Santrauka: Plečiantis savivaldybių tinklus, tarpvalstybines elektros paskirstymo sistemas ir kaimo elektrifikavimo iniciatyvas, labai svarbu subalansuoti projektų biudžetus su ilgalaikiu infrastruktūros stabilumu. Oro izoliuoti aliuminio kabeliai (dažnai vadinami Aerial Bundled Cables arba ABC) yra pagrindinė šiuolaikinių lauko komunalinių linijų paskirstymo sistema. Ši techninė įžvalga išskiria struktūrinius pranašumus, atsparumo atmosferos poveikiui mechanizmus ir ekonominę naudą, dėl kurių izoliuoti aliuminio laidininkai yra geriausias pasirinkimas pasauliniams komunalinių paslaugų pirkimams.

Turinys

Įvadas

Oro izoliuotų aliuminio kabelių konstrukcinė architektūra

Aliuminis prieš varį: ekonominiai ir mechaniniai pranašumai

Atspari oro sąlygoms XLPE izoliacija: apsauga nuo aplinkos blogėjimo

Pirminio taikymo regioniniuose elektros tinkluose scenarijai

Tiesioginis gamyklinis pritaikymas ir tiekimo sauga

Įvadas

Tolimojo nuotolio oro elektros tinklai susiduria su dideliu aplinkos poveikiu. Pliki viršutiniai laidininkai, nors ir tradiciniai, yra labai pažeidžiami medžių šakų kontaktų, laukinės gamtos trukdžių, ledo kaupimosi ir vėjo sukeltų trumpųjų jungimų. Be to, naudojant sunkiuosius varinius laidininkus ilgose kaimo myliose, žymiai padidėja perdavimo bokšto sąnaudos ir projekto kapitalo išlaidos.

Norėdami išspręsti šias montavimo kliūtis, Taitong Cable gamina aukštos kokybės viršutinius izoliuotus aliuminio kabelius. Sujungę didelio grynumo suvytusius aliuminio laidininkus su tvirtais, oro sąlygoms atspariais polimerais, mūsų oro linijos užtikrina patikimą, nepertraukiamą energijos tiekimą elektros tiekimo įmonėms ir infrastruktūros plėtrai visame pasaulyje.

Oro izoliuotų aliuminio kabelių konstrukcinė architektūra

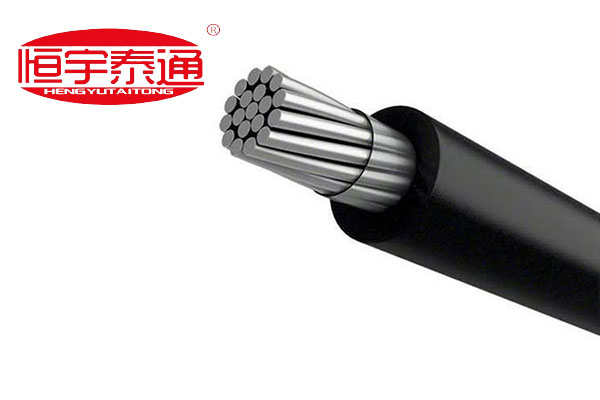

Atidus standartinių izoliuotų aliuminio kabelių tyrimas atskleidžia tiksliai suprojektuotą skerspjūvį, sukurtą atsparumui tempimui ir patvarumui lauke:

Didelio laidumo suvytas aliuminio laidininkas:Sutankinti suvynioti aliuminio laidai užtikrina puikų elektros laidumą, o bendras linijos svoris yra žymiai mažesnis nei kieto vario alternatyvos.

Puslaidininkio laidininko skydas (MV linijoms):Išlygina elektrinio įtempio taškus tarp laidininko paviršiaus ir viršutinio izoliacijos sluoksnio.

Atspari oro sąlygoms XLPE / HDPE izoliacija:Tankus juodas kryžminio ryšio polietileno (XLPE) arba didelio tankio polietileno (HDPE) junginys, specialiai sukurtas su suodžiu, kad blokuotų ultravioletinių spindulių (UV) skilimą, drėgmės sugėrimą ir terminį įtrūkimą.

Aliuminis prieš varį: ekonominiai ir mechaniniai pranašumai

Kodėl savivaldybių valdžios institucijos ir EPC rangovai vis dažniau nurodoizoliuoti aliuminio laidininkaipridėtinių išlaidų paskirstymo konkursams?

1. Neprilygstamas sąnaudų efektyvumas:Aliuminis pasižymi išskirtiniu laidumu ir svoriu, už mažesnę nei vario žaliavos kainą. Tai leidžia komunalinių paslaugų institucijoms išplėsti projektų biudžetus šimtams papildomų tinklo aprėpties mylių.

2. Sumažinta mechaninė stulpų ir bokštų apkrova:Aliumininiai kabeliai, sveriantys maždaug trečdalį vario svorio, smarkiai sumažina atraminių stulpų, skersinių ir pakabos spaustuvų fizinę įtampą. Tai sumažina konstrukcijos įrengimo sąnaudas ir apsaugo nuo ilgų tarpatramių linijos nulinkimo.

3. Patobulinta tinklo sauga ir apsauga nuo smūgių:Aliuminio šerdies aptraukimas stipria izoliacija apsaugo nuo atsitiktinių trumpųjų jungimų, atsirandančių dėl siūbuojančių medžių galūnių per audras, ir atgraso nuo neteisėto elektros ištraukimo gyvenamosiose skirstymo zonose.

Atspari oro sąlygoms XLPE izoliacija: apsauga nuo aplinkos blogėjimo

Lauko oro kabeliai yra nuolat veikiami intensyvios saulės spinduliuotės, smarkių liūčių, druskos purslų ir ekstremalių temperatūros svyravimų.

Specializuotas XLPE izoliacijos mišinys, naudojamas Taitong Cable, suteikia svarbių apsauginių savybių:

Aukšta šiluminė ištvermė:Nepertraukiamai veikia esant laidininko temperatūrai iki 90°C ir atlaiko trumpojo jungimo avarines sąlygas iki 250°C, nelydant ir nelašėdamas.

Atsparumas UV ir ozonui:Anglies juodumo prisodrintos išorinės dangos neleidžia UV spinduliams ardyti polimero grandinės, todėl atogrąžų ar dykumų aplinkoje tarnavimo laikas viršija 30 metų.

Pirminio taikymo regioniniuose elektros tinkluose scenarijai

Dėl stiprumo ir įperkamumo pusiausvyros Taitong Cable izoliuotos aliuminio linijos yra plačiai naudojamos pagrindinėse konkurso specifikacijose:

Kaimo ir priemiesčio tinklo plėtiniai:Ekonomiškai efektyvių pagrindinių tiekimo linijų tiekimas išsibarsčiusiose bendruomenėse, kur linijos atstumas yra pagrindinis išlaidų veiksnys.

Miesto oro linijų modernizavimas:Pavojingų plikų laidininkų keitimas sausakimšose savivaldybių gatvėse, siekiant sumažinti elektros energijos tiekimo nutraukimą ir išvengti atsitiktinių elektros smūgių.

Miško ir pakrantės perdavimo zonos:Saugios paskirstymo kilpos per tankios augmenijos koridorius ir didelės drėgmės pakrančių regionus be sūraus vandens korozijos ar žalumynų šortų rizikos.

Tiesioginis gamyklinis pritaikymas ir tiekimo sauga

Komunalinių paslaugų pasiūlymai nepalieka jokios vietos laidininkų defektams, varžos skirtumams ar izoliacijos tuštumai. Tarptautinėse pirkimo sutartyse reikalaujama griežtai laikytis pripažintų parametrų, tokių kaip IEC 60502, IEC 61089 ir BS 7870.

AtTaitong kabelis, mes palaikome jūsų projekto vykdymą naudodami 100% tiesiogiai gamykloje pritaikytą gamybos modelį. Mes nestumiame iš anksto pagamintų, senstančių sandėlio įforminimo prekių. Vietoj to pagal užsakymą gaminame kiekvieną viršutinių izoliuotų aliuminio kabelių partiją, kad jos būtų tiesiogiai suderintos su tikslia jūsų projekto kiekių sąskaita (BOQ) – kalibruojame laidų sruogas, skerspjūvio plotus (nuo 16 mm2 iki 630 mm2), gyslų skaičių ir izoliacijos storį, kad atitiktų jūsų vietinius nacionalinius tinklo standartus.

Susisiekite su mūsų antžeminio elektros perdavimo komanda šiandienprašyti patvirtintų tipo bandymų ataskaitų, nestandartinių matmenų brėžinių arba greitos, tiesiogiai gamykloje pateiktos kainos sąmatos būsimam komunalinių paslaugų konkursui!
