Kaip civilinės instaliacijos laidai gali pagerinti šiuolaikinių pastatų elektros saugą ir patikimumą

TaitongreikmenysCivilinės instaliacijos laidaigyvenamųjų, komercinių ir visuomeninių pastatų elektros sistemoms, siūlanti elektros instaliacijos sprendimus, sukurtus atsižvelgiant į skirtingus įrengimo reikalavimus. Tinkamų laidininkų, izoliacinių medžiagų ir kabelių konstrukcijų pasirinkimas padeda elektros rangovams ir projektų pirkėjams sukurti patikimas elektros paskirstymo sistemas, tuo pačiu užtikrinant saugų montavimą, ilgalaikį veikimą ir atitiktį taikomiems elektros standartams.

Civilinės instaliacijos laidai yra esminiai pastato elektros sistemų komponentai, tiekiantys elektros energiją į apšvietimo grandines, lizdus, ​​prietaisus ir paskirstymo įrangą. Jų tinkamumas priklauso nuo laidininko medžiagos, skerspjūvio ploto, izoliacijos charakteristikų, vardinės įtampos, montavimo būdo ir veikimo aplinkos. Įprasti variantai apima stacionarius pastato laidus, lanksčius elektros laidus ir ekranuotus lanksčius kabelius specializuotoms jungtims. Šiame vadove paaiškinami šių laidų tipų skirtumai, jų pritaikymas, pagrindiniai pasirinkimo kriterijai, įrengimo svarstymai ir kokybės patikros. Jame taip pat nurodoma, kaip pirkėjai gali įvertinti kabelių tiekėją, pvz., „Taitong“, kad nustatytų tinkamus elektros instaliacijos sprendimus gyvenamosioms statyboms, komerciniams pastatams ir kitiems civilinės inžinerijos projektams.

Turinys

1. Kas yra civilinės instaliacijos laidai?
2. Kokie yra pagrindiniai civilinės instaliacijos laidų tipai?
3. Kur naudojami civilinės instaliacijos laidai?
4. Kuo svarbūs kokybiški statybiniai laidai?
5. Kaip lyginami skirtingi laidų tipai?
6. Kaip pasirinkti tinkamas laido specifikacijas?
7. Kokia montavimo ir saugos praktika yra svarbi?
8. Kaip pirkėjai gali įvertinti laidų kokybę?
9. Dažnai užduodami klausimai
10. Išvada

1. Kas yra civilinės instaliacijos laidai?

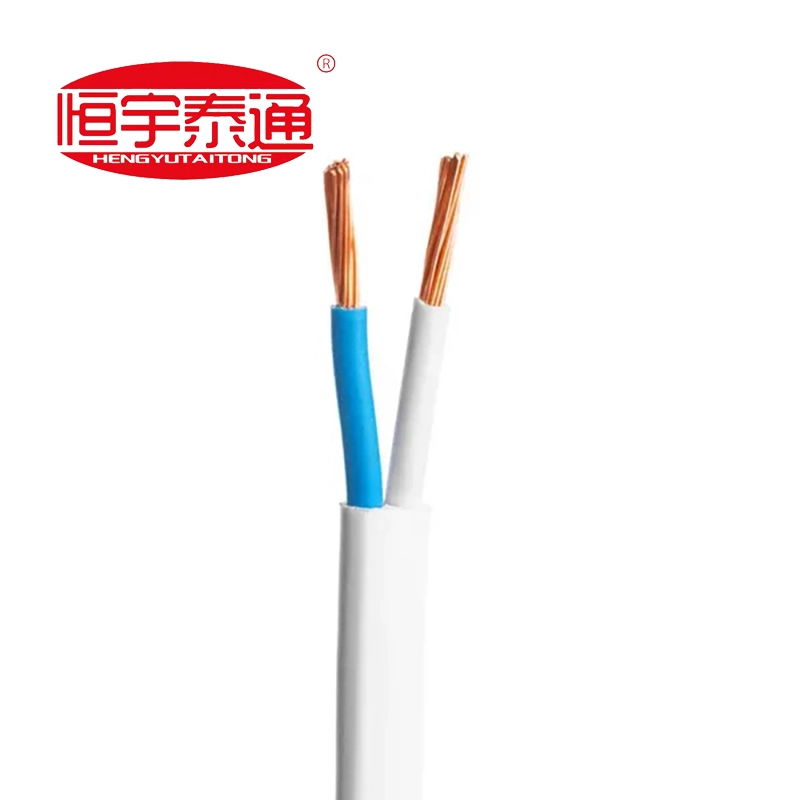

Civilinės instaliacijos laidai yra elektros laidai, skirti laidams ir elektros jungtims gyvenamuosiuose pastatuose, komercinėse patalpose, visuomeninės paskirties objektuose ir susijusiuose statybos projektuose. Priklausomai nuo jų konstrukcijos, jie gali palaikyti nuolatines pastato grandines arba užtikrinti lanksčias elektros įrangos ir maitinimo šaltinių jungtis.

Tipiškas izoliuotas laidas susideda iš laidžios šerdies, apsuptos izoliaciniu sluoksniu. Kai kuriose kabelių konstrukcijose taip pat yra išorinis apvalkalas, ekranavimas arba papildomi apsauginiai sluoksniai, atitinkantys specifinius mechaninius, aplinkos ar elektros reikalavimus.

Varis dažniausiai naudojamas dėl savo elektros laidumo ir nusistovėjusio naudojimo pastatų laiduose. Izoliacinės medžiagos, tokios kaip polivinilchloridas (PVC) ir susietas polietilenas (XLPE), parenkamos pagal numatytą paskirtį ir reikiamas eksploatacines savybes. Taip pat gali būti svarstomos mažai dūmų, be halogenų medžiagos, kai svarbūs projektavimo tikslai yra sumažinti dūmų ir korozinių dujų išmetimą.

„Taitong“ civilinės instaliacijos gaminių asortimentas apima buitinius elektros instaliacijos laidų kabelius ir lanksčių kabelių parinktis. Teisingas pasirinkimas priklauso nuo to, ar projektui reikia nuolatinių fiksuotų laidų, lanksčių įrangos jungčių ar ekranavimo nuo elektromagnetinių trukdžių.

Norėdami gauti konkrečios informacijos apie produktą, pirkėjai gali peržiūrėti „Taitong“ civilinės instaliacijos laidų puslapį.

2. Kokie yra pagrindiniai civilinės instaliacijos laidų tipai?

Skirtingiems pastatams reikalingos skirtingos laidininkų konstrukcijos ir izoliacijos savybės. Pagrindinių kategorijų supratimas padeda rangovams nesirinkti laido pagal išvaizdą ar kainą.

Stacionaraus montavimo pastatų laidai

Stacionarios instaliacijos laidai skirti nuolatinėms elektros grandinėms pastatuose. Priklausomai nuo konstrukcijos, jie gali naudoti vientisus arba suvytusius laidininkus ir paprastai įrengiami patvirtintuose vamzdynuose, kanaluose ar kitose leidžiamose laidų sistemose.

Šie laidai gali aptarnauti apšvietimo grandines, lizdų grandines ir jungtis prie skirstomųjų plokščių. Jų laidų dydis, izoliacijos tipas, nominali įtampa ir įrengimo sąlygos turi atitikti elektros projektą ir galiojančias taisykles.

Lankstūs elektros laidai ir kabeliai

Lankstiesiems laidams paprastai naudojamos kelios smulkių laidininkų gijos, kad būtų lengviau lenkti ir nukreipti. Jie naudingi jungiant įrangą, prijungiant prietaisų laidus ir kitose srityse, kur reikalingas lankstumas.

Tačiau vien dėl lankstumo kabelis nėra tinkamas kiekvienam įrenginiui. Kabelis turi būti įvertintas pagal numatytą judėjimą, srovę, temperatūrą ir montavimo aplinką.

Ekranuoti lankstūs kabeliai

Ekranuotuose lanksčiuose kabeliuose yra laidus ekranavimo sluoksnis, dažnai pagamintas iš folijos arba pinto metalo, kad padėtų sumažinti elektromagnetinius trukdžius. Jie gali būti naudingi pasirinktose valdymo grandinėse, stebėjimo sistemose, garso ir vaizdo įrangoje ir kitose programose, susijusiose su jautriais signalais.

Ekranavimas nepakeičia tinkamo kabelio pasirinkimo, įžeminimo ar montavimo praktikos. Tinkamas ekranavimo išdėstymas priklauso nuo elektros sistemos ir gamintojo nurodymų.

Ypatingo našumo statybiniai laidai

Kai kuriems projektams reikia papildomų charakteristikų, įskaitant antipireną, atsparumą ugniai, mažą dūmų išmetimą arba padidintą atsparumą karščiui. Šios savybės skirtos skirtingiems tikslams ir neturėtų būti laikomos pakeičiamomis.

• Ugniai atsparūs laidai:Sukurta apriboti liepsnos plitimą nurodytomis bandymo sąlygomis.
• Ugniai atsparūs kabeliai:Sukurta išlaikyti grandinės vientisumą tam tikrą laikotarpį nustatytomis ugnies bandymo sąlygomis, kai gaminys yra sertifikuotas tam tikslui.
• Mažai dūmų, be halogenų laidai:Sukurta sumažinti dūmų susidarymą ir halogenų turinčių dujų emisiją nurodytomis bandymo sąlygomis.
• Karščiui atsparūs laidai:Sukurta naudoti, kai reikalinga tam tikra darbinė temperatūra.

Prieš nurodydami ypatingo veikimo laidą, visada patikrinkite tikslią gaminio klasifikaciją ir patvirtinamuosius bandymo dokumentus.

3. Kur naudojami civilinės instaliacijos laidai?

Civilinės instaliacijos laidai šiuolaikiniuose pastatuose atlieka įvairias elektros funkcijas. Pasirinktas kabelis turi atitikti apkrovą, montavimo būdą, aplinkos sąlygas ir vietinius elektros reikalavimus.

• Gyvenamieji pastatai:Apšvietimas, bendrosios paskirties rozetės, virtuvės įranga, buitinės technikos grandinės.
• Komerciniai pastatai:Biuro apšvietimas, elektros lizdai, prekybos patalpos ir elektros paskirstymo jungtys.
• Viešosios patalpos:Mokyklų, sveikatos priežiūros pastatų, bendruomenės įstaigų ir kitos viešosios infrastruktūros laidai, atsižvelgiant į galiojančias projekto specifikacijas.
• Paskirstymo lentos:Jungtys tarp apsauginių įtaisų, grandinės laidininkų ir nurodytų elektrinių komponentų.
• Įrangos jungtys:Lanksti suderinamų prietaisų, valdymo įrangos ir elektros mazgų laidai.
• Signalų ir stebėjimo sistemos:Pasirinktos programos, kuriose ekranuoti kabeliai padeda valdyti elektromagnetinius trukdžius.

Pavyzdžiui, gyvenamojo buto projekte gali būti naudojami stacionarios instaliacijos variniai laidai paslėptam apšvietimui ir kištukinių lizdų grandinėms, o lankstieji kabeliai yra skirti įrangos jungtims, specialiai suprojektuotoms juos priimti. Jei netoliese yra sumontuota jautri stebėjimo įranga, atitinkamai signalo grandinei gali būti skirtas ekranuotas kabelis.

Šis metodas leidžia kiekvienam kabelio tipui atlikti aiškiai apibrėžtą vaidmenį, o ne naudoti vieną bendrosios paskirties laidą visame pastate.

4. Kuo svarbūs kokybiški statybos laidai?

Laido kokybė turi įtakos elektros efektyvumui, montavimo patikimumui ir užbaigtos sistemos gebėjimui veikti pagal numatytas projektavimo ribas.

Patikimas elektros laidumas

Tinkamas laidininkas su kontroliuojama elektros varža padeda sumažinti nereikalingus galios nuostolius ir varžinį šildymą. Laidininko medžiaga, skerspjūvio plotas, ilgis ir veikimo srovė turi įtakos grandinės veikimui.

Tinkamas izoliacijos efektyvumas

Izoliacija atskiria maitinimo laidus vieną nuo kito ir nuo prieinamų laidžių paviršių. Jo įtampa, temperatūros pajėgumas, mechaninė būklė ir suderinamumas su įrengimo aplinka yra pagrindiniai pasirinkimo veiksniai.

Nuosekli montavimo kokybė

Tinkamų matmenų ir konstrukcijos laidai gali padaryti maršrutą, užbaigimą ir patikrinimą labiau nuspėjamą. Nepaisant to, montavimo kokybė taip pat priklauso nuo tinkamų įrankių, tinkamų jungčių, tinkamos paramos ir laidų konstrukcijos laikymosi.

Specifinė apsauga

Kai kuriems įrenginiams reikalingas didesnis liepsnos efektyvumas, mažesnis dūmų išmetimas, atsparumas aukštai temperatūrai arba elektromagnetinis ekranavimas. Atitinkamų specifikacijų pasirinkimas padeda išspręsti faktines rizikas, susijusias su pastatu ir jo elektros sistemomis.

Todėl kokybė turėtų būti vertinama naudojant patikrinamas technines specifikacijas ir bandymų rezultatus, o ne vien tik rinkodaros aprašymais ar izoliacijos išvaizda.

5. Kaip lyginami skirtingų tipų laidai?

Toliau pateiktoje lentelėje apibendrinamos įprastos laidų kategorijos ir jų tipiniai vaidmenys. Tikrasis tinkamumas priklauso nuo deklaruojamų gaminio įvertinimų, konstrukcijos ir projekto reikalavimų.

Šios kategorijos gali sutapti. Pavyzdžiui, lankstus kabelis taip pat gali turėti ekranavimo arba specialių ugniai atsparių savybių. Pirkėjai turėtų palyginti visas produkto specifikacijas, o ne manyti, kad viena kategorija automatiškai suteikia visas norimas funkcijas.

6. Kaip pasirinkti tinkamas laido specifikacijas?

Norint pasirinkti tinkamus civilinės instaliacijos laidus, reikia daugiau nei nustatyti įtampą ar laidininko medžiagą. Elektros projektuotojai ir pirkimų komandos turėtų įvertinti visą instaliaciją ir sąlygas, kuriomis kabelis veiks.

Nustatykite elektros apkrovą

Apskaičiuokite numatomą srovę ir nustatykite prijungtą įrangą. Reikiamas laidininko skerspjūvio plotas turi atsižvelgti į projektinę srovę, montavimo būdą, aplinkos temperatūrą, grupavimą su kitais apkrautais kabeliais, leistiną įtampos kritimą ir galiojančias taisykles.

Žinomas laido dydis niekada neturėtų būti automatiškai pasirenkamas kiekvienai grandinei. Dvi grandinėms, turinčioms tą pačią vardinę srovę, gali prireikti skirtingų dydžių laidų, nes skiriasi jų įrengimo sąlygos.

Patvirtinkite vardinę įtampą ir temperatūrą

Patikrinkite, ar laido nominali įtampa tinka elektros sistemai. Patikrinkite leistiną laidininko darbinę temperatūrą ir visus su montavimu ar nutraukimu susijusius apribojimus.

Pasirinkite laidininko struktūrą

Kietieji laidininkai gali būti tinkami tam tikrai stacionariai instaliacijai, o suvytiniai arba smulkios grandinės laidininkai gali būti tinkami, kai konstrukcija reikalauja lengvesnio maršruto arba lankstumo. Gnybtai turi būti suderinami su laidininkų klase, o suvytieji laidai turi būti baigiami naudojant patvirtintą metodą.

Suderinkite izoliaciją su aplinka

Atsižvelkite į drėgmės, temperatūros, mechaninio dilimo, cheminio poveikio ir ugnies reikalavimus. Sausai patalpų grandinei tinkamas laidas gali būti netinkamas naudoti lauke, drėgnoje arba aukštoje temperatūroje.

Patikrinkite vietinius standartus

Pastato laidų reikalavimai skiriasi priklausomai nuo šalies ir projekto. Prieš patvirtindami gaminį, patvirtinkite taikomus nacionalinius arba regioninius standartus, laidininkų identifikavimo taisykles, sertifikavimo reikalavimus ir įrengimo kodus.

7. Kokia montavimo ir saugos praktika yra svarbi?

Netgi teisingai nurodytas laidas gali tapti nesaugus, jei jis netinkamai sumontuotas. Elektros darbus turi atlikti kvalifikuotas personalas pagal galiojančias taisykles ir gamintojo instrukcijas.

Svarbi montavimo praktika apima:

• Prieš montuodami patikrinkite kabelį:Patikrinkite, ar nepažeista izoliacija, suspaustos dalys, atviri laidai ar kiti matomi defektai.
• Naudokite tinkamą laidų prijungimo būdą:Sumontuokite laidus patvirtintuose vamzdžiuose, gaubtuose ar kitose leidžiamose sistemose, kaip reikalaujama pagal projektą ir vietinius kodeksus.
• Venkite pernelyg didelės lenkimo ir traukimo jėgos:Laikykitės nurodyto minimalaus lenkimo spindulio ir įrengimo įtempimo ribų.
• Tinkamai atskirkite grandines:Išlaikykite reikiamą atstumą tarp maitinimo laidų ir jautrių signalų grandinių.
• Atlikite saugius nutraukimus:Naudokite suderinamus gnybtus ir nurodytą priveržimo arba užspaudimo procedūrą.
• Taikykite tinkamą grandinės apsaugą:Užtikrinkite, kad apsauginiai įtaisai būtų suderinti su laidininko galia ir elektros sistemos charakteristikomis.
• Išbandykite baigtą diegimą:Prieš įjungdami grandinę, atlikite reikiamus tęstinumo, izoliacijos varžos, poliškumo ir kitus taikomus elektros bandymus.

Niekada nemanykite, kad lankstus kabelis gali pakeisti fiksuotą laidą vien todėl, kad jo laidininko dydis yra panašus. Kabelis turi būti patvirtintas numatytam montavimo būdui ir eksploatavimo sąlygoms.

8. Kaip pirkėjai gali įvertinti laidų kokybę?

Rangovams, platintojams ir projekto pirkimų komandoms tiekėjų vertinimas turėtų apimti techninę patikrą, kokybės dokumentus ir pristatymo galimybes.

Prieš patvirtindami užsakymą, atsižvelkite į šį kontrolinį sąrašą:

1. Laidininko medžiaga:Patikrinkite, ar reikalingas varis ar kita nurodyta laidininko medžiaga.
2. Skerspjūvio plotas ir varža:Teiraukitės atitinkamų laidininkų specifikacijų ir taikomų bandymų rezultatų.
3. Izoliacinės savybės:Patikrinkite medžiagos tipą, storio reikalavimus, įtampą ir temperatūros ribas.
4. Produkto standartai:Patikrinkite, ar kabelis atitinka standartus, nurodytus tikslinei rinkai ir projektui.
5. Specialūs reikalavimai:Paprašykite atitinkamų bandymų ataskaitų, skirtų antipirenui, atsparumui ugniai, mažam dūmų kiekiui arba, jei reikia, ekranavimui.
6. Atsekamumas:Patikrinkite gaminio identifikavimą, partijos informaciją ir atitinkamų kokybės įrašų prieinamumą.
7. Tiekimo galimybės:Patvirtinkite užsakymų kiekius, gamybos laiką, pakuotę, pristatymo tvarką ir pritaikymo parinktis.

Taitong Wire and Cable Co., Ltd. tiekia įvairius laidų ir kabelių gaminius, skirtus statyboms ir pramonei. Pirkėjai gali naudoti oficialų gaminio puslapį, norėdami peržiūrėti civilinių laidų asortimentą ir nustatyti tolesnio techninio įvertinimo galimybes.

Projektams, kuriuose naudojami keli kabelių tipai, išsamus specifikacijų tvarkaraštis gali padėti supaprastinti kainų siūlymą ir sumažinti nesuderinamų produktų riziką. Į užklausą įtraukite laidininkų dydžius, įtampos nominalus, izoliacijos reikalavimus, taikomus standartus, kiekius ir pristatymo lūkesčius.

9. Dažnai užduodami klausimai

1 klausimas: kam naudojami civilinės instaliacijos laidai?

Civilinės instaliacijos laidai naudojami elektros instaliacijai ir sujungimams gyvenamuosiuose, komerciniuose ir visuomeniniuose pastatuose. Priklausomai nuo konstrukcijos, jie gali palaikyti nuolatinį energijos paskirstymą, įrangos jungtis arba tam tikras signalų ir valdymo programas.

2 klausimas: kuo skiriasi fiksuoto montavimo laidai ir lankstieji kabeliai?

Fiksuoto instaliavimo laidai skirti nuolatinėms laidų sistemoms, kurios atitinka atitinkamus montavimo reikalavimus. Lankstiesiems kabeliams naudojamos laidų konstrukcijos, kurios leidžia lengviau sulenkti ir yra skirtos suderinamoms įrangos jungtims ar kitoms patvirtintoms reikmėms. Teisingas pasirinkimas priklauso nuo kabelio įvertinimo ir montavimo būdo, o ne vien nuo lankstumo.

3 klausimas: ar variniai laidai tinka gyvenamųjų namų elektros instaliacijai?

Variniai laidai yra plačiai naudojami gyvenamųjų namų elektros sistemose dėl jų elektros laidumo ir nusistovėjusio pritaikymo pastatų instaliacijoje. Laidininko dydis, izoliacija, vardinė įtampa ir montavimo būdas vis tiek turi būti parenkami pagal grandinės apkrovą ir vietines elektros taisykles.

4 klausimas: ar turėčiau rinktis antipirenus ar ugniai atsparius laidus?

Šie terminai apibūdina skirtingas veikimo charakteristikas. Ugniai atsparūs laidai yra skirti apriboti liepsnos plitimą tam tikromis sąlygomis, o ugniai atsparūs kabeliai – tam, kad išlaikytų grandinės vientisumą tam tikrą laikotarpį tam tikromis ugnies bandymo sąlygomis. Pasirinkite gaminį, atitinkantį faktinius projekto gaisrinės saugos reikalavimus, ir patikrinkite patvirtinamuosius bandymo dokumentus.

5 klausimas: kokią informaciją turėčiau pateikti, kai užklausiu Taitong kainos pasiūlymo?

Pateikite reikiamą laido tipą, laidininko medžiagą, skerspjūvio plotą, vardinę įtampą, izoliacijos specifikaciją, taikomus standartus, užsakymo kiekį, paskirties rinką ir pristatymo grafiką. Jei reikia specialių savybių, pvz., mažo dūmų kiekio, antipireno ar ekranavimo, aiškiai nurodykite jas, kad būtų galima įvertinti siūlomą gaminį pagal jūsų reikalavimus.

10. Išvada

Civilinės instaliacijos laidai atlieka pagrindinį vaidmenį pastatų elektros sistemų saugai ir patikimumui užtikrinti. Norint pasirinkti tinkamą gaminį, reikia atidžiai apsvarstyti laidininko dydį, izoliacijos savybes, įtampos ir temperatūros rodiklius, montavimo sąlygas ir taikomus standartus. Fiksuoto instaliavimo laidai, lankstieji kabeliai ir ekranuoti kabeliai naudojami skirtingiems tikslams ir turėtų būti nurodyti pagal faktinius projekto reikalavimus. Naudodamiesi aiškiomis techninėmis specifikacijomis ir tinkamais kokybės patikrinimais, pirkėjai gali sumažinti pirkimo riziką ir palaikyti patikimą elektros instaliaciją. Taitong siūlo laidų ir kabelių sprendimus įvairiems statybos ir pramonės reikmėms. Susipažinkite su „Civil Installation Wires“ gaminių asortimentu irsusisiekite su mumisaptarti jūsų projekto reikalavimus, paprašyti produkto specifikacijų ir gauti tinkamo kabelio sprendimo pasiūlymą.
