Kodėl ekranuoti valdymo kabeliai apsaugo nuo EMI triukšmo

Santrauka:Automatizuotose gamybos įmonėse, elektros gamybos stotyse ir sudėtinguose apdorojimo įrenginiuose valdymo linijos eina kartu su sunkiomis elektros linijomis, sukurdamos intensyvius elektromagnetinius laukus.Ekranuoti valdymo anti-interferenciniai kabeliaitarnauja kaip patikima šių operacijų nervų sistema. Šiame straipsnyje aprašoma daugiasluoksnė medžiagų architektūra, elektromagnetinių trukdžių (EMI) slopinimo mechanika ir ekranavimo pranašumai, dėl kurių aukščiausios kokybės valdymo kabeliai yra labai svarbūs šiuolaikinei pramonės automatizacijai.

Turinys

Įvadas

Ekranuotų apsaugos nuo trukdžių valdymo kabelių struktūrinė anatomija

Kodėl pinti ekranai yra gyvybiškai svarbūs kovojant su pramoniniu triukšmu

Kritinės automatizuotos inžinerijos taikymo scenarijai

Tiesioginis gamyklinis atitikimas ir individualus užsakymas

Įvadas

Pramonės įmonėms integruojant išmanesnes automatizuotas sistemas, elektroninės įrangos tankis didėja eksponentiškai. Ši didelio tankio aplinka sukuria didžiulį kiekį elektromagnetinių trukdžių (EMI) ir radijo dažnių trukdžių (RFI). Be tinkamo ekranavimo žemos įtampos valdymo signalai, siunčiami į programuojamus loginius valdiklius (PLC), jutiklius ir pavaras, gali būti lengvai sugadinti, o tai gali sukelti klaidingus įrenginio rodmenis, sistemos klaidas arba pavojingus avarinius išjungimus.

Norėdami apsaugoti svarbiausius automatinius signalus,Taitong kabelisgamina didelio našumo ekranuotus valdymo anti-interferencinius kabelius. Sujungus itin lanksčius laidininkus su tankiu metaliniu ekranavimu, šios valdymo linijos užtikrina nepriekaištingą signalo perdavimą labai sutrikusiose pramonės zonose visame pasaulyje.

Ekranuotų apsaugos nuo trukdžių valdymo kabelių struktūrinė anatomija

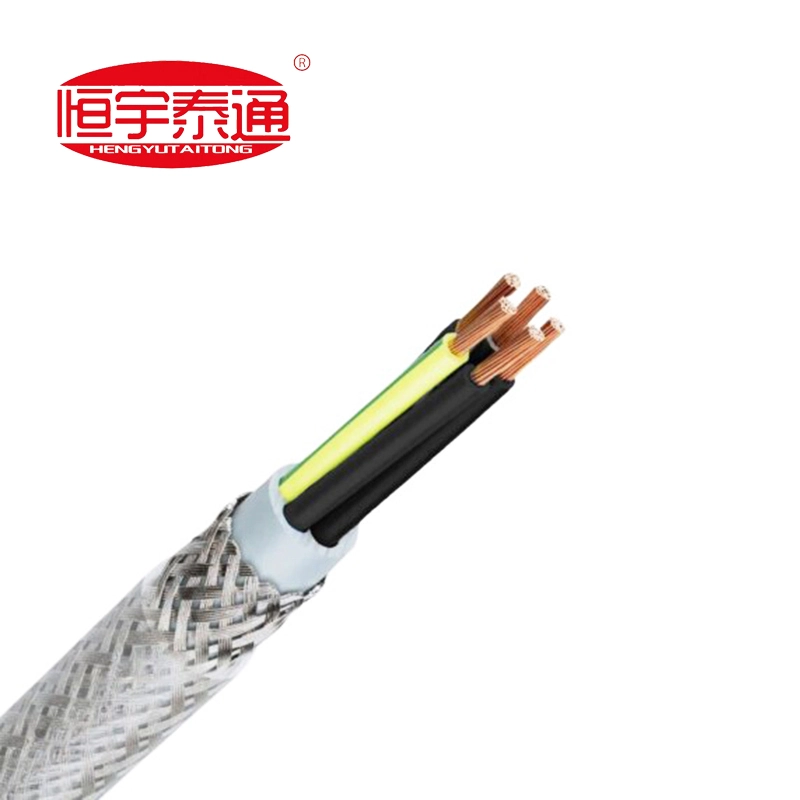

Vidinė standartinio valdymo kabelio konfigūracija yra sukurta sluoksniu po sluoksnio, kad atskirtų išorinį triukšmą nuo vidinių varinių laidų:

Didelio grynumo variniai laidininkai: sudarytas iš kelių gyslų, smulkiai vytytų paprasto vario laidų, užtikrinančių maksimalų elektros laidumą ir puikų lankstumą, kad būtų galima griežtai išdėstyti valdymo skydelių viduje.

Spalvota izoliacija: Aukščiausios kokybės PVC arba XLPE izoliacijos mišinys su skirtingu spalvų kodu (įskaitant standartinį žalią/geltoną įžeminimo laidą), kad būtų galima lengvai identifikuoti gnybtus ir saugą montavimo metu.

Vidinis patalynės / apvalkalo sluoksnis: Lygi polimerinė plėvelė arba ekstruzinis sluoksnis, kuris tvirtai sujungia susuktas šerdis ir sudaro apsauginę pagalvėlę viršutiniam skydui.

Puikiai dengiantis pintas metalinis skydas: tanki, kryžminio audinio alavuota varinė arba plieninė vielos pynė, apgaubianti vidines šerdis ir veikianti kaip nepralaidi elektromagnetinė barjera.

Ugniai atspari išorinė striukė: Tvirtas PVC apvalkalas, sukurtas taip, kad būtų atsparus alyvos purslams, drėgmės sekimui, dilimui ir liepsnos plitimui atviruose kabelių loveliuose.

Kodėl pinti ekranai yra gyvybiškai svarbūs kovojant su pramoniniu triukšmu

Nors neekranuoti valdymo laidai gerai veikia pagrindinėse elektros kilpose, automatizuoti pramoniniai mazgai reikalauja didelės aprėpties pinti ekranai dėl trijų pagrindinių veikimo priežasčių:

1. Išsami EMI ir RFI absorbcija: Metalinė pynė veikia kaip Faradėjaus narvas. Jis sulaiko skleidžiamas elektromagnetines bangas iš aplinkinių didelių variklių, transformatorių ir aukštos įtampos maitinimo kabelių, saugiai nukreipdamas klajojančias sroves į žemę, kol jos nepažeidžia vidinių šerdies signalų.

2. Puikus lankstus stiprumas: Skirtingai nuo statinių aliuminio folijos skydų, kurie gali lengvai plyšti arba įtrūkti, kai pakartotinai lenkiami dinamiškose mašinose, austa metalinė pynė išlaiko 100 % struktūrinį ekranavimo vientisumą net ir esant nuolatiniam mechaniniam lankstymui ir sukimui.

3.Kryžminio pokalbio prevencija: Daugiagysliuose valdymo vamzdžiuose aukšto dažnio srovės viename laide gali nutekėti į gretimas grandines. Tikslus pynimas išskiria atskiras kabelių grupes, užtikrinant švarius, nepriklausomus duomenų srautus.

Kritinės automatizuotos inžinerijos taikymo scenarijai

Dėl savo patikimumo nuo trukdžių ekranuoti valdymo kabeliai yra labai specifiniai tikslios infrastruktūros konkursuose:

Automatizuotos surinkimo ir robotų linijos: Centrinių PLC valdymo stalų susiejimas su automatizuotomis robotizuotomis rankomis ir surinkimo konvejeriais, kuriems reikia nepertraukiamų komandų kilpų.

Pastotės valdymo ir relių skydai: tarpusavyje sujungiantys matavimo prietaisai, apsauginės relės ir skirstomųjų įrenginių valdikliai aukštos įtampos maitinimo aplinkoje.

Naftos chemijos ir perdirbimo gamyklos: perduodami subtilūs temperatūros, slėgio ir srauto matuoklio jutiklių rodmenys ilgomis vidaus ir lauko kabelių trasomis.

ŠVOK ir pastatų valdymas: saugių, mažai triukšmingų valdymo kilpų nukreipimas per komercinius aukštus, kad būtų galima valdyti automatizuotą vėdinimą, liftus ir saugos architektūras.

Tiesioginis gamyklinis atitikimas ir individualus užsakymas

Tikslūs prietaisai leidžia nulinės varžos disbalanso ar ekranavimo tarpų ribos. Pramonės viešųjų pirkimų sutartys įpareigoja tiksliai atitikti griežtus kokybės standartus, tokius kaip IEC 60227 arba regionines pramonės normas.

AtTaitong kabelis, mes atmetame griežtas, masiškai gaminamas atsargų išskaitymo sistemas ir pasirenkame 100 % tiesiogiai gamykloje pritaikytą gamybos modelį. Suprantame, kad kiekvienai automatizavimo sąrankai reikalingas unikalus branduolių skaičius, specifinis įžeminimas ir specializuotos izoliacijos savybės. Mes pagal užsakymą gaminame kiekvieną valdymo kabelių partiją tiesiai pagal jūsų projekto konkrečias kiekių sąskaitas (BOQ) – kalibruojame šerdies dydį, ekranavimo aprėpties santykius ir apvalkalo junginius, kad atitiktų jūsų tikslią elektros aplinką.

Susisiekite su mūsų prietaisų inžinierių komanda šiandienprašyti patikrintų techninių brėžinių, nestandartinių branduolių išdėstymo planų arba gauti greitą, tiesioginę gamyklos kainos sąmatą būsimam projekto konkursui!
