Kodėl reikia atnaujinti 10 kV oro izoliuotus kabelius

Santrauka: Paskirstant vidutinės įtampos elektros energiją, pagrindinis komunalinių paslaugų įmonių tikslas yra užtikrinti nenutrūkstamą tiekimą ir sumažinti priežiūros išlaidas.Oro izoliuoti kabeliai, kurių vardinė įtampa iki 10 kVtapo pagrindiniu senstančių elektros tinklų atnaujinimo standartu. Šiame straipsnyje aprašomas šiuolaikinių 10 kV oro susietų kabelių (ABC) konstrukcinis dizainas, pagrindiniai inžineriniai pranašumai ir aplinkos saugos mechanizmai, padedantys projektų pirkimų vadovams optimizuoti linijos patikimumą.

Turinys

Įvadas

10 kV oro izoliuotų kabelių konstrukcinė anatomija

Pagrindiniai eksploataciniai pranašumai, palyginti su tradiciniais plikaisiais laidais

Esminiai taikymo scenarijai regioniniuose elektros energijos konkursuose

Tiesioginis atitikimas gamykloje ir individualus tiekimas

Įvadas

Plečiantis miesto erdvėms ir didėjant kaimo elektrifikavimo poreikiams, tradiciniai pliki oro laidai vis dažniau atskleidžia tinklo pažeidžiamumą. Elementų veikiamos neizoliuotos vidutinės įtampos linijos yra labai jautrios gedimams, kuriuos sukelia užaugę medžiai, stiprūs vėjai ir laukiniai gyvūnai, todėl gali atsirasti brangių vietinių elektros energijos tiekimo nutraukimų. Siekdamos sušvelninti šią infrastruktūros riziką nepatiriant didelių kapitalo išlaidų, susijusių su požeminių tranšėjų kasimu, pasaulinės energetikos institucijos greitai pereina prie 10 kV oro izoliuotų kabelių.

Sukurtas reiklioms lauko aplinkoms,Taitong kabelisgamina ilgaamžius vidutinės įtampos oro izoliuotus kabelius. Naudodami pažangius kryžminius izoliacinius junginius ir didelio grynumo laidininkų šerdis, mūsų gaminiai užtikrina išskirtinę mechaninę ir elektrinę oro linijų apsaugą visame pasaulyje.

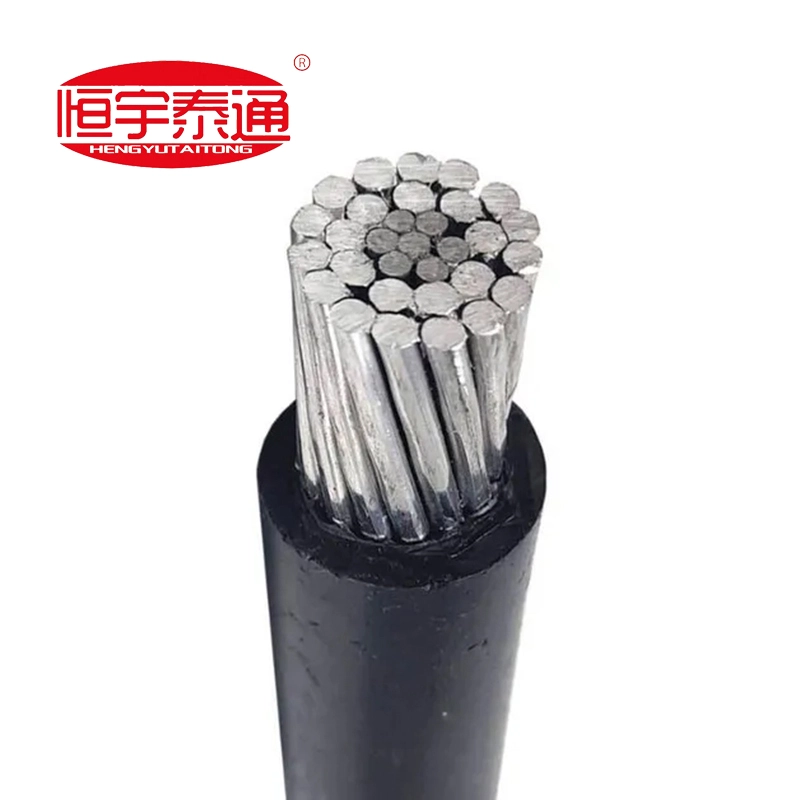

10 kV oro izoliuotų kabelių konstrukcinė anatomija

10 kV oro izoliuoto kabelio konstrukcija yra kruopščiai subalansuota, kad būtų optimizuotas tiek lengvas valdymas, tiek absoliutus grandinės izoliavimas:

Fazių laidininkai: sudarytas iš labai grynų, apskritų sutankintų vijų aliuminio vielų. Sutankinimas sumažina laidininko skersmenį ir išlygina paviršiaus profilį, užtikrinant vienodą elektros įtampos pasiskirstymą.

„Messenger“ branduolys (pasirinktinai / sudėtinis): Sudėtyje yra didelio tempimo cinkuoto plieno šerdies gijų arba sustiprintų aliuminio lydinių, kad būtų išlaikyta struktūrinė mechaninė įtampa per ilgus tarpus tarp perdavimo polių.

Atspari oro sąlygoms atspari izoliacija: Išspaustas aukščiausios kokybės juodu kryžminiu polietilenu (XLPE) arba didelio tankio polietilenu (HDPE). Šis junginys yra labai prisotintas specializuotos suodžių, kad maksimaliai apsaugotų nuo patvarios saulės ultravioletinės (UV) spinduliuotės ir ozono įtrūkimų.

Pagrindiniai eksploataciniai pranašumai, palyginti su tradiciniais plikaisiais laidais

Perėjimas prie 10 kV izoliuotų oro linijų suteikia elektros energijos tiekėjams lemiamų, kiekybiškai įvertinamų pranašumų šioje srityje:

1.Medžių kontaktų gedimų pašalinimas: tankiai apaugusiose miškingose ​​arba atogrąžų vietovėse šakos, liečiančios plikus laidininkus, iš karto sukelia trumpąjį jungimą ir galimus miško gaisrus. Izoliuotos striukės visiškai izoliuoja srovę, todėl linija gali saugiai veikti net fizinio kontakto su užaugusia augmenija metu.

2. Sumažintas atstumas tarp fazių ir siauresnės kelio dešinės: Kadangi laidininkai yra visiškai izoliuoti, privalomas oro tarpas tarp fazių žymiai sumažėja. Tai leidžia komunalinėms įmonėms įrengti kelias grandines viename poliuje arba nukreipti maitinimą ankštais miesto koridoriais.

3. Pažangus apsaugos nuo apledėjimo ir atsparumas vėjo apkrovomse: Lygus, apvalus išorinis polimerinis apvalkalas neleidžia kauptis dideliam ledui ir užtikrina mažesnį vėjo pasipriešinimą, palyginti su standartinėmis atviro laido konfigūracijomis, neleidžiant linijai nutrūkti stiprių audrų metu.

Esminiai taikymo scenarijai regioniniuose elektros energijos konkursuose

Dėl savo konstrukcinio atsparumo ir mažo įrengimo sudėtingumo 10 kV oro izoliuoti kabeliai plačiai naudojami pasauliniuose tinklo plėtros projektuose:

Miesto gyvenamųjų namų elektros energijos atnaujinimas: senų plikų laidų sistemų keitimas perpildytose gyvenamuosiuose rajonuose, kur kasinėti po žeme neįmanoma fiziškai ar finansiškai.

Miškų ir kaimo tinklo išplėtimas: saugių vidutinės įtampos linijų tiesimas per tankius miškus, žemės ūkio zonas ar kalnuotas vietoves, nereikalaujant agresyvių, brangių medžių kirtimo kampanijų.

Pakrantės ir korozinė aplinka: Sunki išorinė izoliacija izoliuoja vidinius metalinius laidus nuo druskos purškimo korozijos, cheminės oro taršos ir didelės drėgmės.

Tiesioginis atitikimas gamykloje ir individualus tiekimas

Vidutinės įtampos viešosios infrastruktūros projektai nesudaro vietos struktūriniams pažeidžiamumui. Kiekvienas oro linijos diegimas reikalauja tikslaus techninio suderinimo su tarptautiniais kokybės kriterijais, pvzIEC 60502-2arba lokalizuotos komunalinių paslaugų specifikacijos.

AtTaitong kabelis, griežtai laikomės a100% tiesiogiai gamykloje pritaikytas gamybos modelis. Mes nestumiame iš anksto pagamintų sandėlio įforminimo atsargų. Vietoj to mes projektuojame ir gaminame kiekvieną 10 kV viršutinės izoliacijos kabelių partiją tiesiai pagal jūsų konkretų projekto kiekių sąskaitą (BOQ) – pritaikydami tikslias šerdies struktūras, šerdies stipriąsias puses ir izoliacijos skerspjūvius, kad atitiktų jūsų lokalizuotus tarpatramius ir klimato profilius.

Susisiekite su mūsų paskirstymo inžinierių komanda šiandiengauti patikrintus techninius brėžinius, tipo bandymo sertifikatus arba gauti greitą, tiesioginį gamyklos išlaidų sąmatą būsimam elektros tinklų konkursui!
