Kodėl 1 kV žemos įtampos maitinimo kabeliai yra būtini tinklams

Santrauka: Antriniuose energijos paskirstymo tinkluose, komerciniuose kompleksuose ir lokalizuotose pramoninėse zonose žemos įtampos linijos sudaro galutinę, svarbiausią grandį su galutiniais vartotojais.Žemos įtampos elektros paskirstymo kabeliai, kurių vardinė įtampa yra 1 kV ir mažesnė tarnauja kaip pagrindiniai šių tinklų kanalai. Šiame straipsnyje aprašoma standartinių 0,6/1kV šarvuotų aliuminio kabelių vidinė daugiagyslė mechanika, medžiagų pranašumai ir saugos architektūra, padedant projektų vadovams maksimaliai padidinti elektros tinklo efektyvumą.

Turinys

Įvadas

0,6/1kV 5 gyslų maitinimo kabelių konstrukcijų inžinerija

Aliuminio žemos įtampos paskirstymo strateginė sąnaudų nauda

5 branduolių sistemų būtinybė šiuolaikiniuose elektros energijos konkursuose

Tiesioginis atitikimas gamykloje ir projektų tiekimas

Įvadas

Perėjimas nuo vidutinės įtampos pastočių prie vietinių vartotojų tinklų reikalauja neįtikėtinai stabilių antrinių skirstomųjų kabelių. Veikdamos 1 kV ir žemesne įtampa, šios grandinės turi nuolat valdyti svyruojančius apkrovos profilius, vienfazius disbalansus ir išorinius fizinius įžeminimo trikdžius. Siekdami patenkinti šiuos poreikius nepadidindami savivaldybių pastatų biudžeto, elektros konsultantai labai pasikliauja šarvuotais aliuminio kabeliais.

Sukurtas tiksliai ilgalaikiam stabilumui,Taitongo kabelis gamina aukščiausios klasės 0,6/1kV žemos įtampos paskirstymo kabelius. Naudojant specializuotas tankinimo ir kelių branduolių sukimo technologijas, mūsų linijos siūlo idealų mechaninio atsparumo ir elektrinio patikimumo derinį pasauliniam komunalinių paslaugų vystymui.

0,6/1kV 5 gyslų maitinimo kabelių konstrukcijų inžinerija

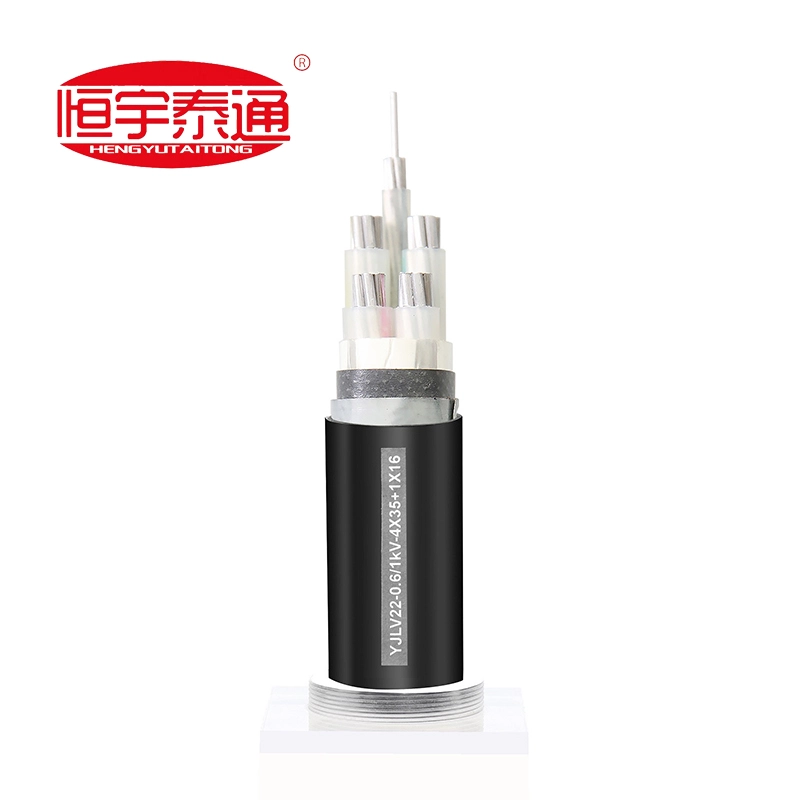

Žvelgiant į standartines konfigūracijas, tokias kaip YJLV22-0,6/1kV, kabelio skerspjūvis atskleidžia pažangią daugiasluoksnę apsauginę sistemą, sukurtą tiesioginiam laidojimo ar kanalo įrengimui:

Sutankinti aliuminio laidininkai:Forma ir suvyta iš labai gryno aliuminio, kad būtų maksimaliai padidintas elektrinis skerspjūvis, pašalinant oro tarpus šerdyje.

Kryžminio polietileno (XLPE) izoliacija:Užtikrina didelę dielektrinę izoliaciją ir leidžia šerdies laidininkams saugiai veikti esant nuolatinei temperatūrai iki 90°C.

Vidinė patalynė ir užpildai:Nehigroskopinės polipropileno medžiagos, kurios išlaiko daugiagyslę struktūrą idealiai apvalią ir struktūriškai subalansuotą.

Dvigubi plieno juostos šarvai (DSTA):Perdengiančios metalinės juostos, sandariai apvyniotos po išorine apvalkalu, užtikrinančios didelį atsparumą požeminėms gniuždymo apkrovoms ir kasimo kastuvo smūgiams.

Didelio našumo PVC išorinė striukė:Suteikia pažangų aplinką sekantį sluoksnį, kuris atsparus dirvožemio rūgštims, drėgmės įsiskverbimui ir abrazyviniam nusidėvėjimui.

Aliuminio žemos įtampos paskirstymo strateginė sąnaudų nauda

Dideliuose regioniniuose antriniuose tinkluose, naudojant varines šerdis, pirkimų biudžetai gali padidėti. Šiuolaikinės žemos įtampos sistemos renkasi sutankintus aliuminio laidininkus dėl dviejų lemiamų priežasčių:

1. Dramatiškas biudžeto sutaupymas:Aliuminio šerdies įsigijimas iš esmės sumažina medžiagų sąnaudas iki 40 %, palyginti su labai lakiomis vario alternatyvomis, todėl rangovai gali išplėsti tinklo plotą laikantis griežtų finansinių ribų.

2. Supaprastintas tvarkymas svetainėje:Dėl lengvų aliuminio gyslų šiuos daugiagyslius kabelius lengviau tempti per vingiuotus požeminius vamzdžius arba kloti giliose tranšėjose, taip sumažinant įgulos nuovargį ir montavimo valandas.

5 branduolių sistemų būtinybė šiuolaikiniuose elektros energijos konkursuose

Tarptautiniai statybos reglamentai ir elektros tinklo specifikacijos dažnai privalomi5 gyslų kabelių architektūros(pvz., 3 fazės + 1 neutrali šerdis + 1 skirta įžeminimo šerdis), palyginti su senesniais 4 branduolių modeliais:

Puikus harmoninis valdymas:Šiuolaikinės komercinės zonos yra užpildytos netiesinėmis apkrovomis, kurios stumia aukštas harmonines sroves atgal per neutralią liniją. Mūsų specialios neutralios šerdies konfigūracijos apsaugo nuo šiluminių perkrovų.

Nepriekaištingas gedimų įžeminimas:Integruota atskira įžeminimo šerdis (PE) suteikia tiesioginį mažos varžos kelią į žemę. Taip užtikrinama, kad gedimo metu grandinės pertraukikliai iš karto įsijungtų, apsaugodami tolesnę įrangą ir personalą nuo pavojingų prisilietimo įtampų.

Tiesioginis atitikimas gamykloje ir projektų tiekimas

Antriniai elektros tinklo išplėtimo projektai nepalieka nulinės ribos įrengimo klaidoms ar gamybos trūkumams. Žemos įtampos infrastruktūros reikalauja tikslaus techninio suderinimo suIEC 60502-1tarptautinius standartinius protokolus.

AtTaitongo kabelis, mes taikome griežtą 100% tiesiogiai gamyklai pritaikytą gamybos modelį. Mes neišvalome senstančių, bendrųjų sandėlio atsargų. Vietoj to, kiekviena žemos įtampos skirstomųjų kabelių partija yra išspaudžiama pagal užsakymą, kad atitiktų tikslias projekto kiekių sąskaitas (BOQ), užtikrinant nurodytus skerspjūvio žingsnius (pvz., 4✖35 + 1✖16 mm2), specialias apvalkalo sekimo spalvas ir tikslų vietinių elektros potvarkių laikymąsi.

Susisiekite su mūsų žemos įtampos inžinerijos skyriumi šiandiengauti įgaliotus tipo bandymų katalogus, skerspjūvio projektinius brėžinius arba gauti greitą, sutartimi paruoštą gamyklos kainodaros matricą būsimam projekto konkursui!
