Kodėl MV variniai maitinimo kabeliai užtikrina tinklo patikimumą

Santrauka: plečiantis šiuolaikinei sunkiajai pramonei ir miestų infrastruktūrai, vidutinės įtampos tinklams reikalingas precedento neturintis perdavimo stabilumas.Vidutinės įtampos maitinimo kabeliai nuo 6/10 kV iki 26/35 kVtarnauja kaip gyvybiškai svarbios didelės apkrovos elektros paskirstymo arterijos. Šiame straipsnyje analizuojami kritiniai vidutinės įtampos varinių kabelių konstrukciniai sluoksniai, inžineriniai pranašumai ir griežti bandymų standartai, orientuojantys infrastruktūros pirkimų valdytojus į ilgalaikį tinklo saugumą.

Turinys

1.Įvadas

2. 6/10 kV–26/35 kV vidutinės įtampos kabelių konstrukciniai sluoksniai

3. Kodėl variniai laidininkai yra puikūs vidutinės įtampos sistemose

4. Požeminės rizikos pašalinimas: ekranavimas ir šarvai

5. Techninis atitikimas ir gamyklos pritaikymas

Įvadas

Veikiantys elektros tinklai nuo 6 kV iki 35 kV vidutinės įtampos diapazone sukelia didelį elektros krūvį, kurio standartinės žemos įtampos linijos negali atlaikyti. Esant tokiam dideliam potencialui, bet koks struktūrinis pažeidimas gali sukelti katastrofiškų dalinių išmetimų. Kad būtų užtikrintas nenutrūkstamas savivaldybių pastočių ir masyvių gamybos zonų tęstinumas, konsultuojantys inžinieriai nuolat tiria vario gyslų vidutinės įtampos sprendimus.

Kaip tarptautiniu mastu pripažintas gamintojas,Taitong kabelisnaudoja pažangias kontaktinio tinklo vulkanizavimo gamybos linijas, kad būtų tiekiami 6/10 kV–26/35 kV maitinimo kabeliai, viršijantys pasaulines tinklo saugos ribas, suteikdami didelio efektyvumo paskirstymo galimybes sunkiosios pramonės konkursuose.

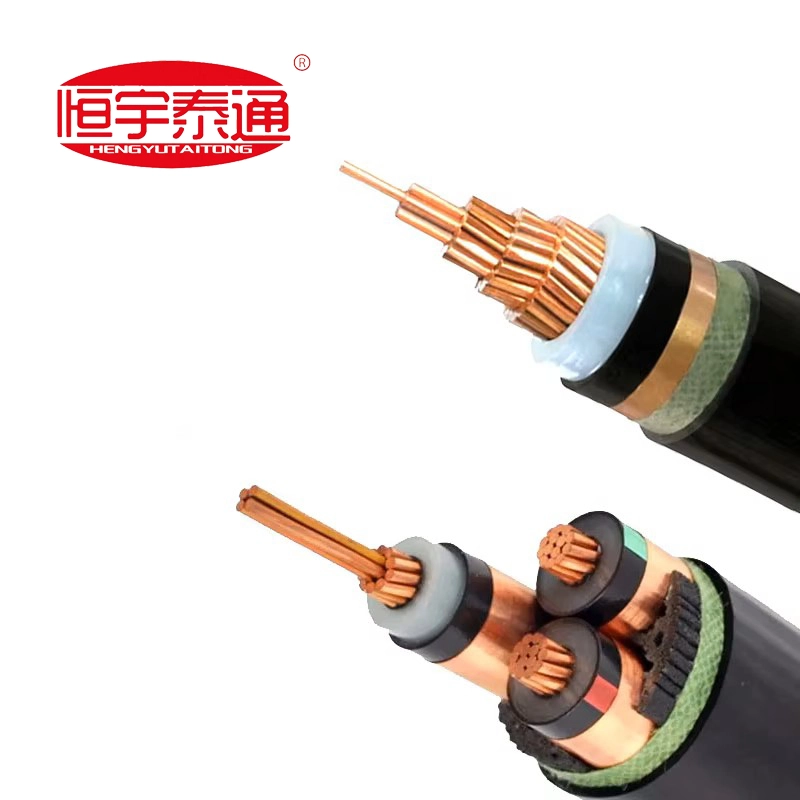

6/10 kV iki 26/35 kV vidutinės įtampos kabelių konstrukciniai sluoksniai

Skirtingai nuo žemos įtampos laidų, vidutinės įtampos kabeliams reikalingas sudėtingas trigubas ekstruzijos sluoksnis, kad būtų suvienodintas intensyvus vidinis elektrinis laukas. Konstrukcijų inžinerija apima keletą tiksliai pagamintų zonų:

Dirigentas: Labai grynas, apskritas sutankintas varis (2 klasė), užtikrinantis maksimalų laidumą ir minimalų skersmenį.

Vidinis puslaidininkinis skydas: Lygus pusiau laidus sluoksnis, išspaustas tiesiai virš laidininko, kad būtų pašalinta elektrinio įtempio koncentracija.

XLPE izoliacija: Itin švarus kryžminio ryšio polietilenas, atsparus aukštos įtampos įtempiams iki 90°C nuolatiniam darbui.

Išorinis izoliacinis skydas: nuplėšiamas arba surištas pusiau laidus sluoksnis, suvienodinantis radialinius elektrinius laukus.

Metalinis ekranavimo sluoksnis: Sraigtiškai apvyniotos didelio laidumo varinės juostos arba variniai laidai, skirti saugiai pernešti talpines įkrovimo sroves ir gedimų sroves į žemę.

Išorinis apsauginis apvalkalas: Tvirtas, oro sąlygoms atsparus PVC arba didelio tankio PE apvalkalas, skirtas metaliniam ekranavimui izoliuoti nuo podirvio drėgmės.

Kodėl variniai laidininkai yra puikūs vidutinės įtampos sistemose

Nors aliuminis dominuoja vietinėse žemos įtampos komunalinėse linijose dėl mažų pradinių sąnaudų, didelio grynumo varis yra neginčijamas kritinio 6 kV iki 35 kV vidutinės įtampos paskirstymo standartas dėl kelių pagrindinių priežasčių:

1. Didesnė srovės talpa: Varis pasižymi žymiai mažesne elektrine varža nei aliuminio, todėl viengysliai arba trijų branduolių įrenginiai gali perduoti didžiulius energijos blokus per sandaresnius požeminius kanalų bankus.

2. Minimalus įtampos kritimas: būtini ilgesniems pramoniniams važiavimams, variniai šerdys žymiai sumažina linijos perdavimo šildymo nuostolius ilgesniais regioniniais tarpais.

3. Didelis mechaninis tempiamasis stiprumas: Varis gali atlaikyti ekstremalią traukimo įtampą sudėtingo tranšėjos tiesimo ar gilaus kryptinio gręžimo metu, todėl išvengiama šerdies tempimo rizikos.

Požeminės rizikos pašalinimas: ekranavimas ir šarvai

Dažniausia grėsmė palaidotoms vidutinės įtampos grandinėms yra vandens suskaidymas – reiškinys, kai pigioje izoliacijoje esančios mikrotuštumos kartu su drėgme laikui bėgant lėtai ardo kabelį.

Taitong kabelispašalina šią riziką, naudodamas itin švarias sudėtines medžiagas ir pažangiausias trigubo koekstruzijos kryžminio susiejimo technologijas. Perdengiantis vario juostos ekranas kartu su pasirenkamu plieninės vielos šarvu (SWA) arba dvigubo plieno juostos šarvais (DSTA) sudaro dvigubą barjerą. Ši kliūtis visiškai atstumia požeminį uolienų slėgį, drėgmės įsiskverbimą ir graužikų degradaciją, pailgindama eksploatavimo trukmę ilgiau nei 30 metų.

Techninis atitikimas ir gamyklos pritaikymas

Pasauliniai infrastruktūros konkursai nepalieka vietos kompromisams. Vidutinės įtampos sistemoms reikalingas nepriekaištingas dizainas, pagrįstas griežtais tipo bandymų sertifikatais.

AtTaitong kabelis, mes nevaldome bendros masinių akcijų kliringo namų. Naudojant 100 % tiesiogiai gamyklai pritaikytą gamybos modelį, kiekviena viengyslių ir trijų gyslų vidutinės įtampos kabelių partija yra sukurta tiesiogiai pagal jūsų projekto konkrečias kiekių sąskaitas (BOQ), sekimo sistemos reikalavimus ir vietines aplinkos specifikacijas.

Susisiekite su mūsų vidutinės įtampos techniniu padaliniu šiandienpasiekti gamyklos techninius katalogus, skerspjūvio projektavimo lapus arba gauti greitą, sutartimi paruoštą jūsų regioninio tinklo infrastruktūros konkurso išlaidų sąmatą!
